قالب حقن جسم المصد الأمامي للسيارات

يعتبر قالب حقن جسم المصد الأمامي للسيارة قطعة أساسية من المعدات للأجزاء الخارجية للسيارات، ويستخدم لإنتاج مكونات الحماية الأمامية للمركبات. لقد تطورت من أجزاء الختم المعدنية إلى الأجزاء البلاستيكية خفيفة الوزن. تدمج قوالب SIKAIDA بين التصميم المتقدم وقدرات التصنيع، مع مراقبة الجودة الصارمة طوال عملية المصنع بأكملها، مما يضمن منتجات مستقرة ومتينة.

تفاصيل المنتج

1. هيكل المنتج ووظيفته

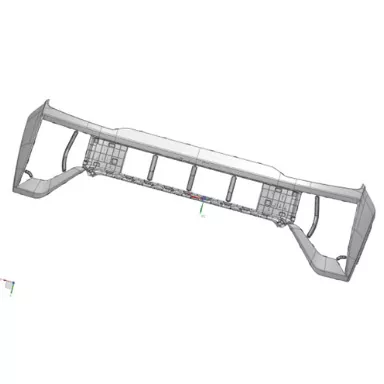

يتم استخدام قالب حقن جسم المصد الأمامي للسيارة لإنتاج أغطية المصد الأمامي. يتكون المصد البلاستيكي من لوحة خارجية، مادة توسيد، وعارضة فولاذية. وهو متوفر في نوعين من خطوط الفصل: فصل خارجي (خط فصل مرئي) وفصل داخلي (خط فصل مخفي، مناسب للمركبات المتوسطة إلى الراقية). تشمل الوظائف الأساسية الحماية من الاصطدام، وتركيب المكونات، والتهوية، والديكور، وحماية المشاة.

2. تطبيق المواد

يستخدم المصد نظام PP+EPDM+TD20، مع PP كمادة أساسية، EPDM يعزز المرونة، وTD20 يعزز الصلابة. المواد خفيفة الوزن، ومقاومة للصدمات، ومقاومة للطقس، وسهلة المعالجة، وفعالة من حيث التكلفة، وقابلة لإعادة التدوير، وتلبي متطلبات الإنتاج وحماية البيئة.

3. مواصفات المنتج ودقته

تبلغ الأبعاد النموذجية لقالب حقن جسم المصد الأمامي للسيارة حوالي 2000 مم × 800 مم × 700 مم، بمتوسط ​​سمك جدار يبلغ 3.0 مم ووزن 4-5 كجم. دقة الأبعاد هي ± 0.05 مم، تشطيب السطح Ra ≥0.4μm، خلوص التجميع 0.5-1 مم، وفرق ارتفاع خط الفراق الداخلي ≥0.05 مم.

ميزات المنتج والتطبيقات

1. ميزات هيكل القالب

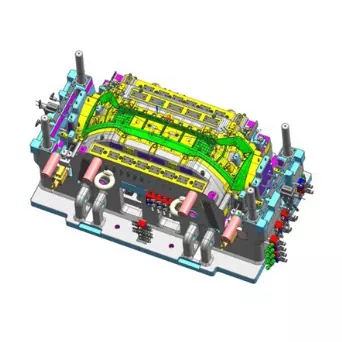

يعتمد قالب حقن جسم المصد الأمامي للسيارة تصميم قالب متحرك وثابت متكامل. قاعدة القالب مصنوعة من مادة QT500، والتجويف/القلب مصنوع من الفولاذ P20 أو 718. تم تحسين سطح الفراق، ويمكن إخفاء خط الفراق الداخلي. مجهزة بنظام بوابة عداء ساخن متعدد النقاط، ونظام تبريد مدمج، ونظام كتلة القاذف، وآلية سحب أساسية مستقرة، فهو يوازن بين الأداء وسهولة المعالجة.

2. مزايا التطبيق

يتوافق قالب حقن جسم المصد الأمامي للسيارة مع معايير GB17354-1998، مما يحمي المركبات في الاصطدامات منخفضة السرعة؛ فهو أخف بنسبة 40% من المصدات المعدنية، مما يحسن الاقتصاد في استهلاك الوقود؛ فهو يوفر حرية تصميم عالية، وتكامل وظيفي قوي، ومقاومة ممتازة للطقس، وعمر خدمة طويل.

3. التطبيقات النموذجية

تستخدم على نطاق واسع في سيارات الركاب المختلفة: السيارات الاقتصادية تعطي الأولوية للتكلفة، وذلك باستخدام خطوط فصل خارجية ومواد PP+EPDM+T15؛ السيارات المتوسطة إلى الراقية تعطي الأولوية للجماليات، وذلك باستخدام خطوط فواصل داخلية ومواد PP+EPDM+TD20؛ وتعطي سيارات الطاقة الجديدة الأولوية للوزن الخفيف والميزات الذكية؛ تعطي سيارات الدفع الرباعي والسيارات متعددة الأغراض الأولوية للديناميكيات الهوائية والقدرة على الطرق الوعرة.

عملية التصنيع

1. تصميم القالب

من خلال تحليل هيكل المنتج وتحسين محاكاة تدفق القالب MOLDFLOW، يتم تنفيذ التصميم التفصيلي للآليات الأساسية مثل خطوط الفصل، والبوابات، والتبريد لضمان التصميم العلمي.

2. تصنيع القالب

يتم استخدام قاعدة القالب QT500 ومواد التجويف/الأساسية P20/718H. الآلات الدقيقة، المعالجة الحرارية بالنتردة، وتلميع المرآة تضمن جودة القالب.

3. صب الحقن

يتم تجفيف المواد عند درجة حرارة 80-100 درجة مئوية لمدة 2-4 ساعات، ثم يتم تشكيلها بالحقن وفقًا للمواصفات (دورة التشكيل 10-15 ثانية). بعد القولبة، يتم إجراء إزالة البوابة، والفحص، والتعبئة، مع معالجة السطح حسب الضرورة.

4. مراقبة الجودة

يضمن التحكم الكامل في جودة العملية أن يكون مظهر المنتج خاليًا من العيوب، وأن الأبعاد تتوافق مع الرسومات، ويفي الأداء بالمعايير، ويجتاز اختبارات أداء متعددة.

اتجاهات التنمية:

1. تكنولوجيا المواد

يتم تطوير مواد قوالب حقن جسم المصد الأمامي للسيارات نحو الوزن الخفيف (المواد المركبة)، والأداء العالي، والصداقة للبيئة (قابلة لإعادة التدوير)، والذكاء (المواد الذكية) لدعم القيادة الذكية.

2. تكنولوجيا العفن

يؤدي الاعتماد الواسع النطاق لخطوط الفصل الداخلية، والمجاري الساخنة متعددة النقاط، وتقنيات التبريد المتوافقة إلى تحسين أتمتة القالب وذكائه، وتقصير الدورات وزيادة الكفاءة.

3. اتجاهات الصناعة

ويتزايد الطلب على الصناعة، ويتزايد تركيز الصناعة، ويتعمق التحول الرقمي، وتمتد التكنولوجيا إلى مجالات مثل الروبوتات.
