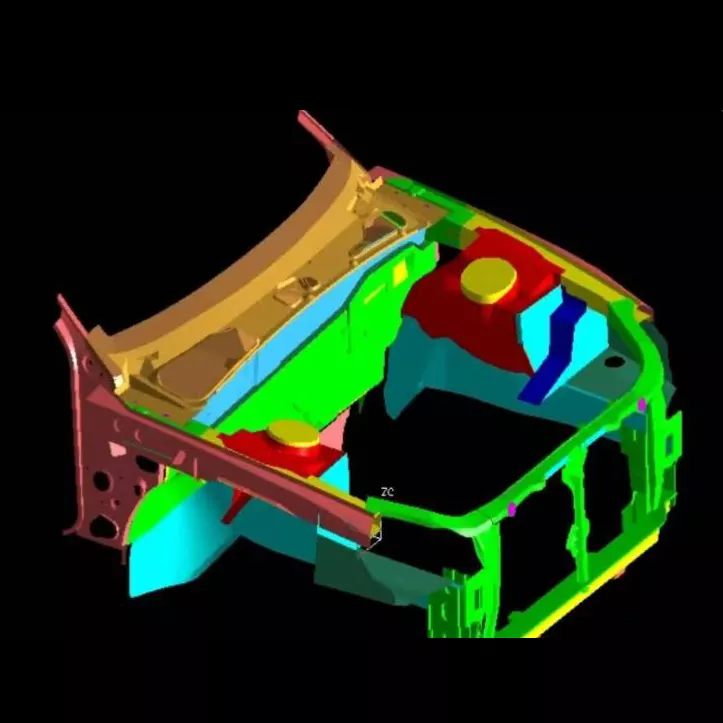

يموت ختم تجميع مقصورة محرك السيارات

تعد مجموعة حجرة محرك السيارة مكونًا أساسيًا للحمل في مجموعة نقل الحركة للسيارات، ويمثل مستوى تصنيع قوالب الختم الخاصة بها أعلى مستوى من تكنولوجيا قوالب ختم السيارات. قوالب ختم مجموعة مقصورة محرك السيارات من SIKAIDA ليست قالبًا واحدًا، ولكنها نظام قالب كامل يستخدم لختم الصفائح المعدنية في الإطار الرئيسي وألواح الجسم لحجرة المحرك. يتم بعد ذلك تجميع هذه المكونات في حجرة المحرك الكاملة من خلال اللحام أو التثبيت.

ميزات المنتج الأساسية

1. حجم كبير وهيكل معقد

تتميز قوالب ختم مجموعة مقصورة محرك السيارات بأنها كبيرة الحجم (عادةً أطول من 1.2 متر وعرضها أكثر من 0.8 متر)، مع هياكل تجويف معقدة. إنها تتطلب تشكيل فتحات تركيب، وتعزيز الأضلاع، والحواف المطوية، ودمج محطات عمل متعددة بما في ذلك الرسم العميق، والتشكيل، والتشذيب، واللكم.

2. دقة فائقة وقوة عالية

باعتبارها مكونات حاملة للسلامة الهامة في السيارات، يتم التحكم في دقة أبعاد الأجزاء المختومة في حدود ±0.05 مم، مع عدم وجود عيوب سطحية مثل الشقوق أو التجاعيد. تضمن عمليات المعالجة الحرارية الدقيقة والفولاذ عالي الجودة قوة عالية وصلابة عالية ومقاومة عالية للتآكل للقوالب.

3. التكامل متعدد العمليات

دمج عمليات متعددة مثل الرسم العميق، والتشذيب، والتثقيب، والتشفية، والتشكيل، باستخدام هياكل القالب التقدمية أو المستمرة، مما يدعم الإنتاج الضخم الآلي.

4. نظام التوجيه والتفريغ الدقيق

تم تصميم آليات التوجيه والتفريغ والإخراج الدقيقة للتقطيعات السفلية المعقدة والزوايا السلبية في الأجزاء المختومة، مما يضمن تدفقًا موحدًا للمواد ويقلل عيوب التشكيل.

5. التحكم في درجة الحرارة والتشحيم

تم تجهيز بعض الموديلات بنظام التحكم في درجة الحرارة للتدفئة/التبريد ونظام تشحيم عالي الكفاءة لتقليل الاحتكاك وإطالة عمر القالب وضمان جودة ختم المواد المتطورة.

مجالات التطبيق

1. تصنيع سيارات الركاب

تنتج المكونات الهيكلية الأساسية للجسم مثل الحواجز الأمامية، والمصدات، وجدران الحماية، والألواح الداخلية والخارجية لغطاء المحرك، مما يوفر الدعم الهيكلي والحماية.

2. مركبات الطاقة الجديدة

يتم تكييف قوالب ختم مجموعة مقصورة محرك السيارات مع متطلبات تعديل التخطيط لمقصورات محركات مركبات الطاقة الجديدة، وهي محسنة للمواد خفيفة الوزن مثل سبائك الألومنيوم والفولاذ عالي القوة، وتلبية متطلبات الدقة الأعلى.

3. تصنيع المركبات التجارية

تم تكييفه مع متطلبات حجرة المحرك الأكبر والأكثر تعقيدًا للمركبات التجارية مثل الشاحنات والحافلات، وهو قادر على التعامل مع التشكيل الثقيل للصفائح المعدنية الكبيرة جدًا.

عملية التصنيع

1. تحليل المنتج وتصميم العمليات

يستخدم برنامج CAE مثل AutoForm وDynaform لختم تحليل القابلية للتشكيل، والتنبؤ بالمشكلات وحلها مثل التشقق والتجاعيد، وتحسين معلمات العملية.

2. تصميم القالب

تم تصميم قوالب ختم مجموعة مقصورة محرك السيارات ثلاثية الأبعاد بالكامل باستخدام برامج مثل UG، وCATIA، وAutoCAD، مما يعمل على تحسين كل مكون لتحقيق التوازن بين القوة والصلابة والعمر الافتراضي وكفاءة الإنتاج.

3. اختيار المواد

- المادة الأساسية: الفولاذ الهيكلي الكربوني 45#، 50#

- أجزاء العمل: Cr12MoV، Cr12، وفولاذ الأدوات الأخرى؛ للإنتاج الضخم، يمكن استخدام مواد كربيد الأسمنت أو مسحوق المعادن المرتبطة بالفولاذ.

4. الآلات الدقيقة

- المعالجة الخام: إزالة المواد الزائدة باستخدام آلة طحن عملاقة كبيرة أو مركز تصنيع.

- المعالجة النهائية: مركز تصنيع CNC عالي الدقة، سلك بطيء EDM.

- المعالجة الخاصة: معالجة التفريغ الكهربائي للأسطح المعقدة، والتلميع إلى Ra<0.4μm.

- المعالجة الحرارية: التبريد، التقسية، النيترة، وما إلى ذلك، لتحسين الصلابة ومقاومة التآكل.

5. قالب التجميع والمحاكمة T0

بعد التجميع، يتم تثبيت القالب على معدات الختم للقولبة التجريبية، وضبط المعلمات مثل الضغط والسكتة الدماغية حتى يفي الجزء المختوم بالمعايير.

اتجاهات التنمية

1. قالب متكامل كبير جدًا: قابل للتكيف مع معدات الختم التي تبلغ 2000 طن وما فوق، مما يقلل عدد الأجزاء وعمليات اللحام.

2. تشكيل مواد خفيفة الوزن: تم تحسينها لمواد مثل سبائك الألومنيوم والفولاذ عالي القوة، مما يحسن مشكلات الزنبرك الخلفي.

3. التصنيع الذكي والرقمنة: دمج تحليل CAE والطباعة ثلاثية الأبعاد والتوائم الرقمية وغيرها من التقنيات لتقصير دورات التطوير.

4. الإنتاج الآلي متعدد المحطات: تحقيق الأتمتة الكاملة من إدخال الصفائح المعدنية إلى إخراج المنتج النهائي، مما يحسن الكفاءة والاتساق.

الأسئلة المتداولة

Q1: ما هي المواد المستخدمة عادةً في قوالب ختم تجميع مقصورة محرك السيارات؟

A1: تستخدم قاعدة القالب عادةً الفولاذ الهيكلي الكربوني عالي الجودة (مثل 45#، 50#)، بينما تستخدم أجزاء العمل فولاذ الأدوات عالي الكربون والكروم العالي (مثل Cr12MoV، Cr12)، أو الفولاذ عالي السرعة (مثل W6Mo5Cr4V2)، أو الكربيد الأسمنتي. للإنتاج الضخم، يمكن استخدام مواد كربيد الأسمنت أو مواد تعدين المساحيق لضمان أن القالب يتمتع بقوة عالية، وصلابة عالية، ومقاومة عالية للتآكل.

Q2: ما هي مدة دورة الإنتاج لقوالب ختم تجميع مقصورة محرك السيارات؟

ج2: تعد قوالب الختم لتجميعات حجرة محرك السيارات تتويجًا للتكنولوجيا والخبرة والحرفية. إن دورة تطويرها طويلة (عادةً ما بين 8 إلى 15 شهرًا) ومكلفة (تصل إلى الملايين إلى عشرات الملايين من الرنمينبي)، مما يجعلها مؤشرًا رئيسيًا للقوة الإجمالية لشركة تصنيع القوالب. كلما زاد التعقيد، كلما طالت الدورة. مع تطبيق التصنيع الذكي والتقنيات الرقمية، تقصر دورة التطوير تدريجياً.
