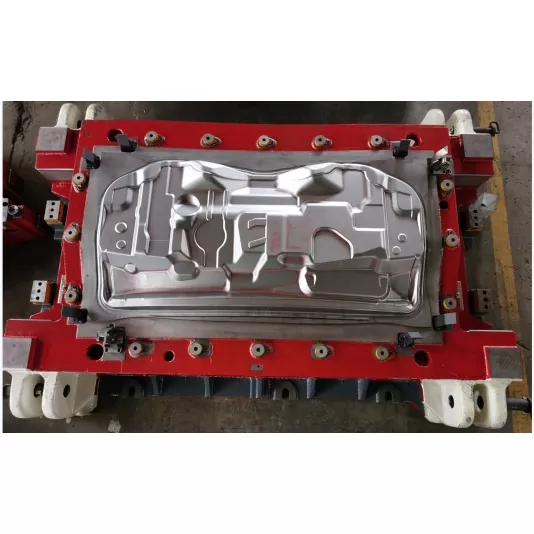

يموت ختم تجميع اللوحة الأمامية للسيارات

إن قوالب ختم تجميع اللوحة الأمامية للسيارات من SIKAIDA عبارة عن معدات دقيقة متطورة تم تطويرها بشكل مستقل، وهي مناسبة للإنتاج الضخم لتجميعات اللوحة الأمامية. من خلال معالجة الهيكل المعقد والمتطلبات العالية لمجموعة اللوحة الأمامية (ألواح الهيكل الكبيرة)، يدمج القالب التقنيات المتقدمة لحل تحديات الإنتاج الرئيسية. تم تجهيز المصنع بمعدات احترافية وفريق متخصص لضمان تلبية جودة القالب للمعايير.

تفاصيل المنتج

1. تشكيل هيكل لوحة الجسم الكبيرة

التحكم الدقيق في تدفق المواد وتمديدها، دقة الأبعاد الرئيسية ضمن ±0.1 مم، خطأ التسطيح ≥0.15 مم/م؛ تستخدم مناطق السحب العميقة تشكيلًا تقدميًا متعدد التمريرات لتجنب عيوب المواد وتحسين الإنتاجية.

2. تكنولوجيا تشكيل السطح المنحني المعقدة

تستخدم قوالب ختم مجموعة اللوحة الأمامية للسيارات تشكيل القطع الزائد وهيكل جانبي قابل للتعديل. ومن خلال دمجه مع تحليل CAE وتحسين العملية، فإنه يحل مشكلات مثل التجاعيد والتشققات، ويحقق دقة السطح في حدود ±0.05 مم، مما يضمن التوافق مع المكونات المجاورة.

3. تصميم شعاع التسليح المتكامل

تم دمج اللوحة الأمامية وشعاع التسليح باستخدام تقنية التجويف المنفصل، مما يتكيف مع المواد عالية القوة ويضمن الدقة الهندسية لشعاع التسليح (الاستقامة ≥0.1 مم/م، التوازي ≥0.15 مم).

4. التشكيل المتكامل متعدد المكونات

يتم دمج العمليات المتعددة، واستكمال التشكيل متعدد المكونات في عملية ختم واحدة؛ يتكيف التصميم المعياري وتغيير القالب السريع مع الإنتاج متعدد المواصفات، مما يحقق معدل استخدام المواد ≥80% ويحسن كفاءة الإنتاج.

5. دقة عالية وأداء آمن

يضمن التوجيه عالي الدقة والتحكم في ردود الفعل للضغط دقة الثقب الحرجة في حدود ± 0.05 مم؛ يضمن التصميم الهيكلي الأمثل التشوه المصمم أثناء الاصطدامات، مما يضمن سلامة الركاب.

6. التحكم الذكي في العمليات وتحسينها

تستخدم قوالب ختم تجميع اللوحة الأمامية للسيارات برنامج CAE للتصميم الأمثل، وتستخدم نظام تحكم ثلاثي الحلقات ونظام مراقبة ذكي لمراقبة حالة التشكيل في الوقت الفعلي، مما يضمن جودة المنتج المستقرة.

ميزات المنتج والتطبيقات

1. مركبات الركاب: تضمن صلابة الجسم والسلامة من الاصطدامات، وتلبية متطلبات الختم الخارجي.

2. المركبات التجارية: تتحمل الصدمات الثقيلة، مما يضمن الموثوقية الهيكلية والمتانة.

3. سيارات الدفع الرباعي/مركبات الطرق الوعرة: تتكيف مع حجرات المحرك الكبيرة، مما يعزز الحماية الأمامية؛

4. المركبات الكهربائية: تتكيف مع المتطلبات الخاصة مثل حزم البطاريات وقنوات التبريد، مع الأخذ في الاعتبار أيضًا التصميم خفيف الوزن؛

5. سيارات السباق/سيارات الأداء: تلبي متطلبات الديناميكية الهوائية، وخفيفة الوزن، والصلابة العالية؛

6. الشاحنات/الحافلات: تتكيف مع المركبات الكبيرة، مما يضمن القدرة على التحمل والسلامة من الاصطدام.

مقدمة عملية التصنيع

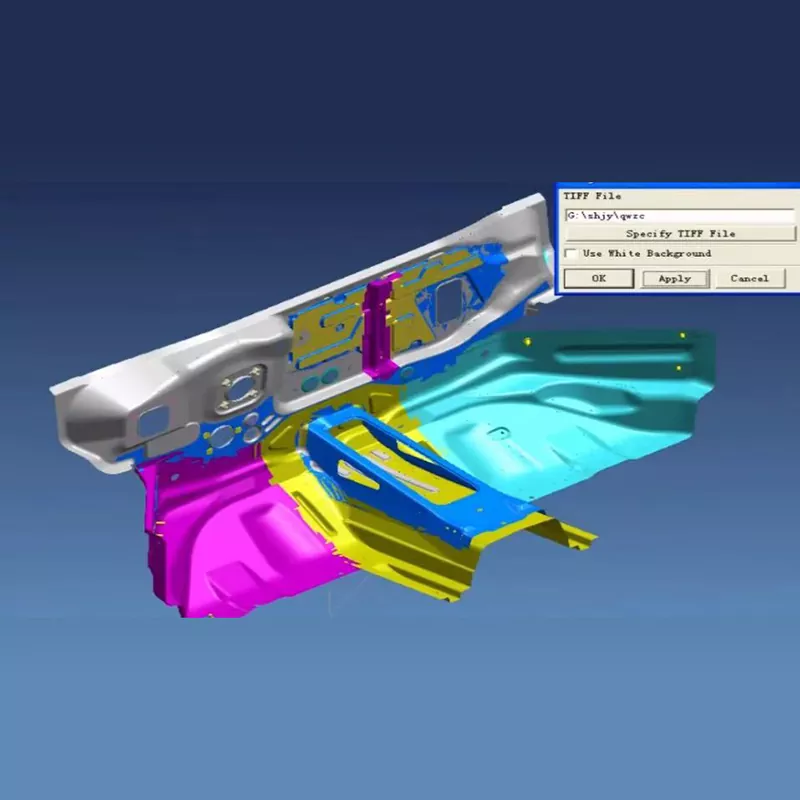

1. تصميم المنتج وتحليله

يتم استخدام البرامج الاحترافية لتحليل القابلية للتشكيل وتحسين العملية لتحديد المعلمات المثلى، وتحقيق التوازن بين السلامة ودقة التجميع.

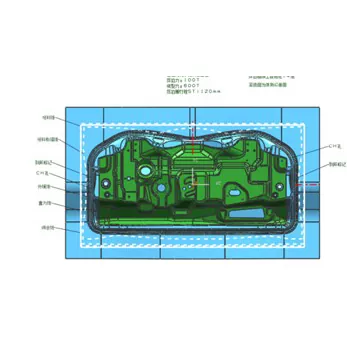

2. تصميم هيكل القالب

تصميم ثلاثي الأبعاد كامل، هيكل معياري، سهولة الصيانة، قابل للتكيف مع الإنتاج الآلي والتشغيل الآلي.

3. اختيار المواد وإعدادها

- أجزاء العمل: تم اختيار فولاذ القالب ذو الصلابة العالية، مع استخدام سبيكة خاصة في مناطق السحب العميق؛

- قاعدة القالب/الأجزاء القياسية: تم اختيار الفولاذ عالي الجودة لضمان القوة والدقة؛

- المعالجة السطحية: النيترة، والطلاء بالكروم الصلب، وما إلى ذلك، لتقليل الاحتكاك والالتصاق.

4. عملية التصنيع الدقيقة

تسمح المعالجة الخشنة بإنهاء بدل المعالجة. يتم تنفيذ التشطيب باستخدام معدات متطورة، مما يحقق خشونة السطح Ra0.2، ودقة موضع الثقب ±0.01 مم، والصلابة ≥HV950 بعد معالجة تقوية السطح.

5. التجميع والتصحيح

يضمن التجميع الدقيق، وتصحيح أخطاء المعلمات على الماكينة، وفحص القطعة الأولى، والإنتاج التجريبي للدفعة استقرار القالب وموثوقيته.

اتجاهات التنمية

1. خفيفة الوزن وعالية القوة: التكيف مع المواد الجديدة واستخدام العمليات المتقدمة، وتحقيق التوازن بين الوزن الخفيف والسلامة؛

2. تحسين الدقة والسلامة: التطوير نحو الدقة على مستوى الميكرون، وتعزيز الكشف عبر الإنترنت وتحسين الاصطدام؛

3. الإنتاج المرن: التغيير السريع للقالب (≥15 دقيقة)، قابل للتكيف مع إنتاج متعدد الأصناف بكميات صغيرة؛

4. التصحيح الرقمي: الجمع بين التوائم الرقمية لتقصير دورات التطوير بأكثر من 30%؛

5. التصنيع الأخضر: صديق للبيئة وموفر للطاقة، ويتكيف مع احتياجات مركبات الطاقة الجديدة.

الأسئلة المتداولة

س 1: ما هي المواد المستخدمة عادةً في قوالب ختم تجميع اللوحة الأمامية للسيارات؟

A1: تستخدم أجزاء العمل بشكل رئيسي الفولاذ القالب عالي الصلابة مثل SKD11، Cr12MoV، وDC53. بالنسبة لأجزاء تشكيل السحب العميق ومناطق تشكيل شعاع التسليح، يتم استخدام الفولاذ عالي السرعة أو الكربيد الأسمنتي في مجال تعدين المساحيق. يستخدم إطار القالب الفولاذ الهيكلي مثل الفولاذ 45 وQ235، والأجزاء القياسية مثل أعمدة التوجيه وأكمام التوجيه تستخدم الفولاذ المحمل GCr15. بالنسبة لأسطح التشكيل المنحنية شديدة الطلب، يتم أحيانًا استخدام مواد طلاء السيراميك أو الماس لضمان مقاومة التآكل وعمر الخدمة للقالب.

Q2: ما هي مدة دورة الإنتاج لقوالب تجميع الواجهة الأمامية للسيارات؟

ج2: اعتمادًا على متطلبات التعقيد والدقة لمجموعة الواجهة الأمامية، تتراوح دورة الإنتاج عادةً من 16 إلى 24 أسبوعًا. تستغرق قوالب تجميع الواجهة الأمامية القياسية ما يقرب من 16 أسبوعًا، وتستغرق قوالب تجميع الواجهة الأمامية المنحنية المعقدة 20 أسبوعًا، وقد تتطلب قوالب تجميع الواجهة الأمامية الكبيرة جدًا أو خفيفة الوزن أكثر من 24 أسبوعًا. تعتمد الدورة المحددة على مدى تعقيد هيكل الواجهة الأمامية، وصعوبة تشكيل السطح المنحني، ومتطلبات أداء السلامة عند الاصطدام.

س 3: ما هو عمر الخدمة للقوالب؟

ج3: في ظل ظروف الاستخدام والصيانة العادية، يمكن أن يصل العمر الافتراضي لقوالب ختم مجموعة الواجهة الأمامية إلى أكثر من 300000 دورة. من خلال اختيار المواد عالية الجودة، والمعالجة الحرارية المناسبة، والتصنيع الدقيق، يمكن أن يصل عمر بعض القوالب إلى 500000 دورة. تتطلب المناطق شديدة التآكل مثل مناطق التشكيل العميقة وأسطح تشكيل شعاع التسليح والأسطح المنحنية صيانة واستبدالًا منتظمًا لضمان جودة المنتج واستقرار التشكيل.

س4: كيف يتم ضمان أداء الدقة والسلامة لمجموعة الواجهة الأمامية؟

A4: من خلال تحسين معلمات عملية التشكيل من خلال تحليل CAE، واستخدام نظام توجيه عالي الدقة، والتحكم في المواد النابضة وتوزيع السمك، والفحص المنتظم والحفاظ على دقة القالب، يمكن التحكم في دقة الأبعاد لمجموعة اللوحة الأمامية في حدود ±0.1 مم، ويمكن أن يصل تسطيح الأسطح المتزاوجة إلى حدود 0.15 مم/م. في الوقت نفسه، يضمن التصميم الهيكلي المعقول وعملية المعالجة الحرارية أن مجموعة اللوحة الأمامية تتمتع بالقوة الهيكلية الكافية وأداء السلامة من التصادم.

س 5: ما هي نقاط التحكم الرئيسية في عملية تصنيع قوالب ختم تجميع اللوحة الأمامية للسيارات؟

ج5: تتضمن نقاط التحكم الرئيسية في تصنيع قوالب تجميع اللوحة الأمامية ما يلي: ① المعالجة الدقيقة لمقاطع سطح الغطاء الكبيرة لضمان التسطيح ودقة السطح؛ ② تعزيز جودة تشكيل هياكل الحزم لضمان الموقع والقوة؛ ③ التحكم في تدفق المواد للأسطح المنحنية المعقدة لتجنب تشكيل العيوب؛ ④ تصنيع دقيق لثقوب التثبيت لضمان دقة التجميع؛ ⑤ عملية المعالجة الحرارية لضمان الصلابة والمتانة. تتطلب كل نقطة تحكم فحصًا صارمًا للجودة ومراقبة العملية، خاصة التحكم الدقيق في تشكيل الغطاء الكبير وهياكل السطح المنحنية المعقدة.
