يموت ختم قوس صغير للسيارات

تعتبر أقواس السيارات الصغيرة مكونات حاملة مهمة تستخدم لدعم التجميعات، وتثبيت المواضع، وتوصيل الهياكل، ونقل الأحمال. تم تصميم قوالب ختم الأقواس الصغيرة للسيارات من SIKAIDA خصيصًا لمختلف الأقواس الدقيقة مثل تلك الخاصة بالمحركات والتعليقات، ودمج الدعم المعقد وتحديد موضع الثقب الدقيق لتلبية المتطلبات الصارمة لإنتاج السيارات.

ميزات المنتج الأساسية

1. تشكيل هيكل الدعم المعقد

على الرغم من الحجم الصغير والبنية المعقدة للأقواس، فإن قوالب SIKAIDA، من خلال المحاكاة الدقيقة وتعويض الزنبرك، تتحكم في الأبعاد الحرجة في حدود ±0.1 مم، مما يضمن استيفاء التسطيح ودقة الثقب والصلابة الهيكلية للمعايير.

2. قوة عالية وصلابة عالية

تستخدم المكونات الأساسية لقوالب ختم الأقواس الصغيرة للسيارات فولاذ قوالب عالي الصلابة مثل SKD11 وCr12MoV، مما يحقق صلابة HRC 48–52 بعد المعالجة الحرارية. وهذا يسمح لها بتحمل أحمال الصدمات عالية التردد ولها عمر خدمة يتجاوز 500000 دورة، مما يضمن قدرة تحمل ثابتة.

3. تصميم متكامل متعدد الوظائف

من خلال دمج عمليات متعددة مثل الختم والثني واللكم، ودمج آليات مثل الكتل المنزلقة ونوابض النيتروجين، يمكن إكمال المعالجة المعقدة بضربة واحدة، مما يؤدي إلى تحسين كفاءة الإنتاج وجودة المنتج بشكل كبير.

4. مواضع الثقب الدقيقة ونظام الاتصال

دقة ثقب التثبيت تصل إلى ±0.05 مم، وخشونة جدار الثقب Ra 0.8. تضمن هياكل التوصيل ذات الحواف والتثبيت المُحسّنة اتصالاً آمنًا وغير قابل للارتخاء، مما يضمن استخدامًا موثوقًا للمركبة على المدى الطويل.

5. التداخل الذكي وتحسين CAE

باستخدام برنامج CAE مثل AutoForm لتحسين التداخل، يتم زيادة استخدام المواد إلى أكثر من 85%، مما يقلل بشكل فعال من عيوب التشكيل ويخفض معدل الخردة.

مجالات التطبيق

تتمتع قوالب ختم الأقواس الصغيرة للسيارات من SIKAIDA بتطبيقات واسعة، تغطي إنتاج المحرك، والتعليق، ولوحة القيادة، والمقعد، والبطارية، والأبواب، وأقواس نظام العادم.

عملية التصنيع

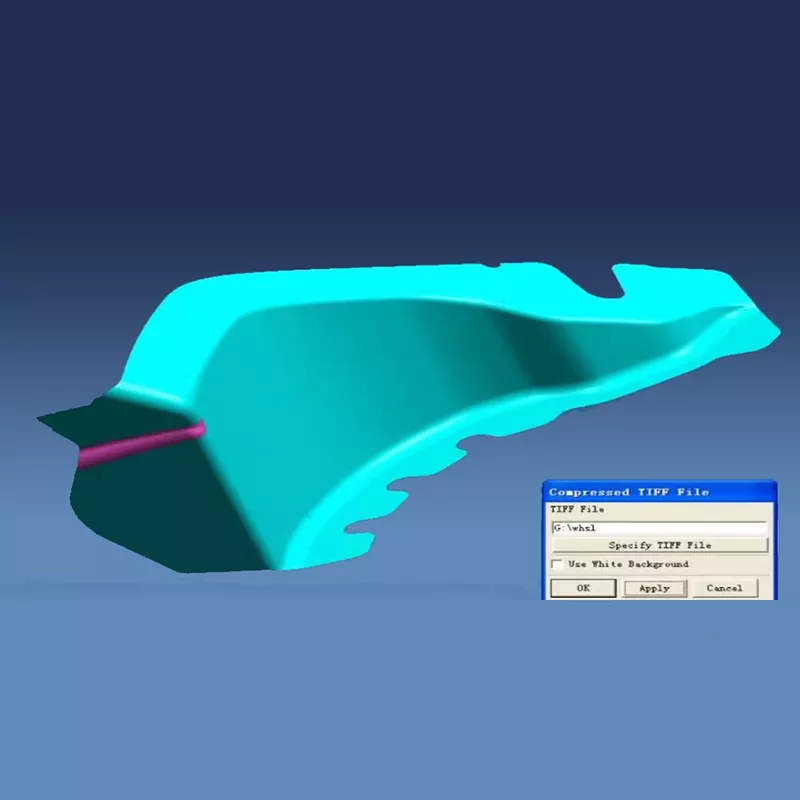

1. تصميم المنتج وتحليل CAE

يتم إجراء إنشاء المحاكاة وتحسين العملية باستخدام برنامج CAE لتحديد العيوب المحتملة وتحديد الحل الأمثل، مما يضمن نجاح تصنيع القالب.

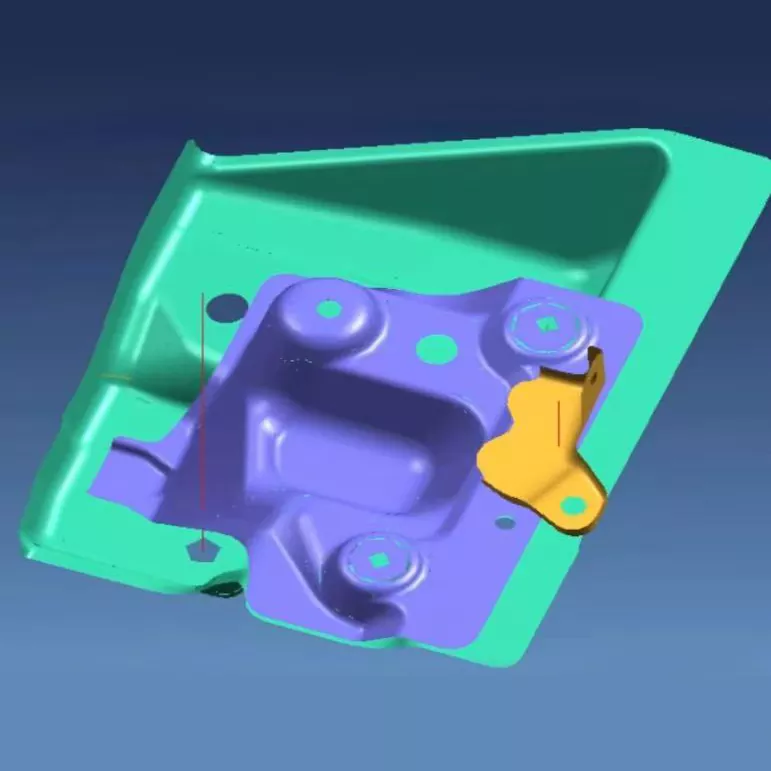

2. تصميم هيكل القالب ثلاثي الأبعاد

تستخدم قوالب ختم الأقواس الصغيرة للسيارات برامج تصميم ثلاثية الأبعاد كاملة مثل UG وCATIA لتحسين التجاويف وأنظمة التوجيه والمكونات الأخرى، مما يضمن هيكل قالب عقلاني وسهولة الصيانة.

3. اختيار المواد

أجزاء العمل مصنوعة من فولاذ القالب الصلب مثل SKD11، وقاعدة القالب مصنوعة من 45 فولاذ مع معالجة حرارية، والأجزاء القياسية تستخدم الفولاذ المحمل GCr15، وأجزاء التثقيب تستخدم الفولاذ عالي السرعة أو الكربيد الأسمنتي لضمان الدقة والمتانة.

4. الآلات الدقيقة

تسمح المعالجة الخشنة بالبدلات، كما تضمن المعالجة الدقيقة الدقة. المعالجات السطحية مثل النيترة والطلاء بالكروم الصلب تزيد من صلابة القالب ومقاومة التآكل، مما يضمن جودة المنتج.

5. التجميع والتصحيح

بعد التجميع الدقيق، تخضع قوالب ختم الأقواس الصغيرة للسيارات للضغط التجريبي والتصحيح. يتحقق فحص القطعة الأولى والإنتاج التجريبي للدفعة من دقة القالب واستقراره وموثوقيته.

الأسئلة المتداولة

س 1: ما هي المواد المستخدمة عادةً في قوالب ختم الأقواس الصغيرة للسيارات؟

A1: تستخدم أجزاء العمل في المقام الأول الفولاذ القالب عالي الصلابة مثل SKD11، وCr12MoV، وDC53. يستخدم إطار القالب الفولاذ الهيكلي مثل فولاذ 45 وQ235. تستخدم الأجزاء القياسية مثل أعمدة التوجيه والبطانات الفولاذ المحمل GCr15. بالنسبة للمناطق شديدة التآكل مثل ثقوب التثقيب، يتم أحيانًا استخدام السبائك الصلبة أو الفولاذ عالي السرعة لضمان قوة القالب وصلابته ومتانته.

س 2: ما هي مدة دورة الإنتاج لقوالب الدعامات الصغيرة للسيارات؟

ج 2: اعتمادًا على تعقيد القالب ومتطلبات الدقة، تتراوح دورة الإنتاج عادة من 10 إلى 18 أسبوعًا. يستغرق تصنيع قوالب الأقواس البسيطة حوالي 10 أسابيع، بينما تستغرق قوالب الأقواس المتوسطة التعقيد 14 أسبوعًا، وقد تتطلب قوالب الأقواس المعقدة عالية الدقة 18 أسبوعًا أو أكثر. تعتمد الدورة المحددة على مدى تعقيد هيكل الدعامة، ومتطلبات دقة الثقوب، وصعوبة عملية التصنيع.

Q3: ما هو عمر الخدمة لقوالب ختم الأقواس الصغيرة للسيارات؟

ج3: في ظل ظروف الاستخدام والصيانة العادية، يمكن أن يصل العمر الافتراضي لقوالب ختم الأقواس الصغيرة إلى أكثر من 500000 دورة. من خلال اختيار المواد عالية الجودة، والمعالجة الحرارية المناسبة، والتصنيع الدقيق، يمكن أن يصل عمر بعض القوالب إلى مليون دورة. خاصة بالنسبة للأجزاء عالية التآكل مثل التثقيب، يلزم إجراء صيانة دورية واستبدال لضمان جودة المنتج.

س 4: كيف يمكن ضمان دقة ودعم أداء الأقواس المختومة؟

A4: من خلال تحليل CAE لتحسين معلمات العملية، واعتماد أنظمة توجيه عالية الدقة، والتحكم في المادة الزنبركية، والفحص المنتظم والحفاظ على دقة القالب، يمكن التحكم في دقة أبعاد الدعامة في حدود ±0.1 مم، ويمكن أن يصل استواء سطح الدعم إلى 0.05 مم/م. في الوقت نفسه، يضمن التصميم الهيكلي المعقول وعمليات المعالجة الحرارية أن الدعامة تتمتع بصلابة دعم كافية وقوة اتصال.

س 5: ما هي نقاط التحكم الرئيسية في عملية تصنيع قوالب الدعامات؟

A5: تشمل نقاط التحكم الرئيسية في تصنيع قوالب الدعامات ما يلي: ① تصنيع الثقب الدقيق لضمان دقة ثقب التثبيت؛ ② دعم المعالجة السطحية لضمان التسطيح والنعومة؛ ③ تشكيل هيكل الاتصال لضمان قوة الاتصال؛ ④ عملية المعالجة الحرارية لضمان الصلابة والمتانة؛ ⑤ التجميع والتصحيح لضمان دقة القالب واستقرار التشغيل. تتطلب كل نقطة تحكم فحصًا صارمًا للجودة ومراقبة العمليات.
