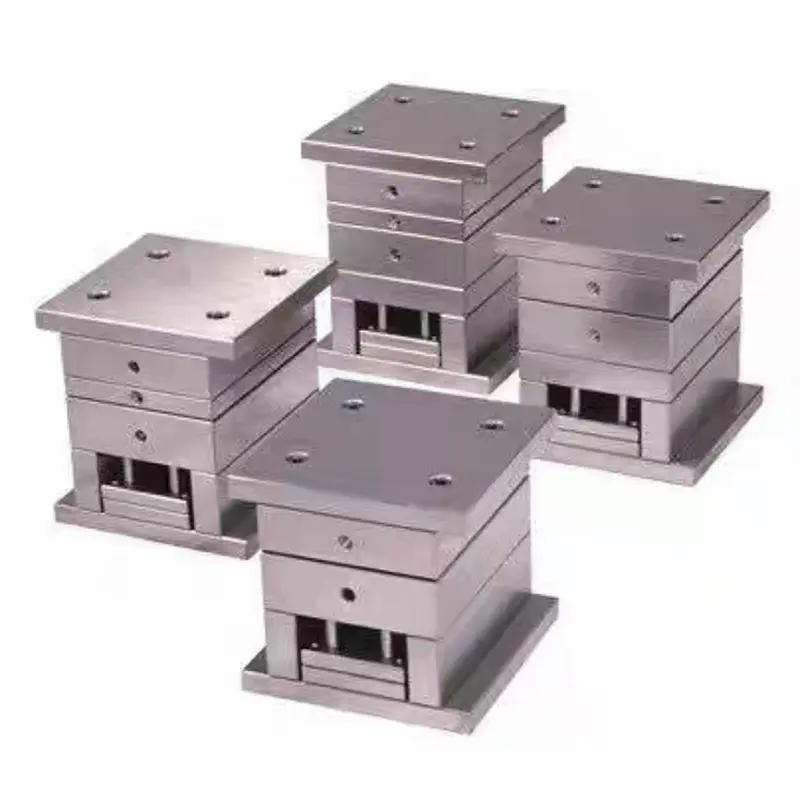

قاعدة قالب البوابة الكبيرة ذات الدقة القياسية

تم تصميم قاعدة قوالب البوابة الكبيرة ذات الدقة القياسية من SIKAIDA خصيصًا لأنظمة القولبة بالحقن ذات الطبقتين. إنها تستخدم بوابة كبيرة من أجل تدفق الذوبان المستقر والتشغيل المريح، مما يجعلها خيارًا فعالاً من حيث التكلفة للإنتاج الضخم للأجزاء البلاستيكية ذات الدقة المتوسطة. وباعتبارها موردًا موثوقًا به، تلتزم SIKAIDA بالمعايير الدولية، مما يضمن قابلية تبادل المنتجات واتساقها، وتوفير خدمات التسليم السريع للمشترين العالميين.

الميزات الهيكلية

تتميز قاعدة قوالب البوابة الكبيرة ذات الدقة القياسية هذه بهيكل مكون من لوحتين، يتكون من مكونات قياسية مثل لوحة قاعدة القالب الثابتة ولوحة قاعدة القالب المتحركة. إنها مجهزة بأعمدة وبطانات توجيهية دقيقة، مما يضمن محاذاة دقيقة للتجويف والقلب. يسمح تصميم البوابة الكبيرة للصهر بالدخول مباشرة إلى التجويف، مما يؤدي إلى مقاومة تدفق منخفضة، وتعبئة مستقرة، والتوافق مع المعايير السائدة مثل LKM، وHASCO، وDME، مما يوفر إمكانية تبادل قوية.

التطبيقات

تعتبر قاعدة قوالب البوابة الكبيرة ذات الدقة القياسية مناسبة لقولبة الحقن لمعظم المواد البلاستيكية الحرارية مثل PP وABS، وتلبية متطلبات الدقة المتوسطة لدرجات IT7-IT8. يتم استخدامه على نطاق واسع في إنتاج أغلفة الأجهزة المنزلية، والأجزاء الداخلية للسيارات، وأغلفة المنتجات الإلكترونية، والسلع الاستهلاكية اليومية مثل الدلاء البلاستيكية.

مزايا التصنيع

توفر سلسلة قاعدة القوالب من SIKAIDA مزايا كبيرة: من حيث التكلفة، فإن العمليات المبسطة والاستخدام العالي للأجزاء القياسية تقلل التكاليف بنسبة 30%-50% مقارنة بالقوالب عالية الدقة؛ من حيث وقت الدورة، يسمح التقييس العالي بإكمال التصنيع خلال 15-25 يومًا، مما يؤدي إلى تقصير الوقت بأكثر من 40% مقارنة بالقوالب المخصصة عالية الدقة؛ فيما يتعلق بالصيانة، فإن الهيكل البسيط والمكونات الموحدة تسهل الصيانة اليومية وتقلل من وقت التوقف عن العمل.

المعلمات التقنية

الدقة القياسية: درجة دقة قاعدة قالب البوابة الكبيرة IT7-IT8، خشونة السطح Ra 0.8-1.6μm؛ قاعدة القالب مصنوعة من الفولاذ 45# أو الفولاذ المقسى مسبقًا P20، والتجويف والقلب مصنوعان من P20، 718H، وفولاذ القالب الآخر؛ تباعد قنوات مياه التبريد 80-120 مم، تباعد دبوس القاذف الميكانيكي 150-200 مم، مناسب لآلات القولبة بالحقن 50-500 طن.

عملية الإنتاج

1. مرحلة التصميم

تستخدم مرحلة التصميم برامج مثل UG وSolidWorks لإكمال النمذجة ثلاثية الأبعاد وتصميم التجويف/الأساس، وإنشاء قائمة الأجزاء القياسية وشرائها، وإخراج الرسومات لتوجيه المعالجة اللاحقة.

2. مرحلة المعالجة

تتكون مرحلة المعالجة من ثلاثة أجزاء: المعالجة الخشنة لإزالة المواد الزائدة، وتصنيع الأسطح وفتحات الأجزاء الرئيسية؛ الانتهاء من التصنيع باستخدام التصنيع باستخدام الحاسب الآلي عالي السرعة للأجزاء الدقيقة لضمان استواء سطح الفراق ودقة قنوات مياه التبريد؛ تشتمل المعالجة السطحية على تقوية التجويف والقلب، والطحن الدقيق لسطح الفراق، وتلميع السطح الخارجي حسب الحاجة.

3. التجميع والتصحيح

يبدأ التجميع والتصحيح بتثبيت المكونات القياسية مثل أعمدة التوجيه وأكمام التوجيه. بعد اختبار نظام التبريد للتأكد من عدم وجود تسربات باستخدام الماء، يتم تشغيل قالب تجريبي على آلة التشكيل بالحقن لضبط المعلمات. يمكن أن يبدأ الإنتاج الضخم بعد اجتياز القطعة الأولى للفحص.

اتجاهات التنمية

يُظهر تطوير قاعدة قوالب البوابة الكبيرة ذات الدقة القياسية أربعة اتجاهات رئيسية: التوحيد القياسي والنموذجي يعملان على تحسين قابلية التبادل وتقصير وقت الدورة؛ تكنولوجيا المعالجة عالية الكفاءة تعزز الدقة والكفاءة؛ يتيح التصنيع الذكي مراقبة الإنتاج وتحسينه؛ وتصميم خفيف الوزن وموفر للطاقة يقلل من التكاليف واستهلاك الطاقة.

تجمع قاعدة قوالب البوابة الكبيرة ذات الدقة القياسية من SIKAIDA بين البساطة والكفاءة والاقتصاد، مما يجعلها قطعة أساسية من المعدات لقولبة حقن البلاستيك للأغراض العامة. من خلال الاستفادة من مصانعها الاحترافية في الصين، تعمل SIKAIDA على تحسين الجودة بشكل مستمر، وتوفير حلول قاعدة قوالب مستقرة وفعالة من حيث التكلفة لصناعة التصنيع العالمية.
