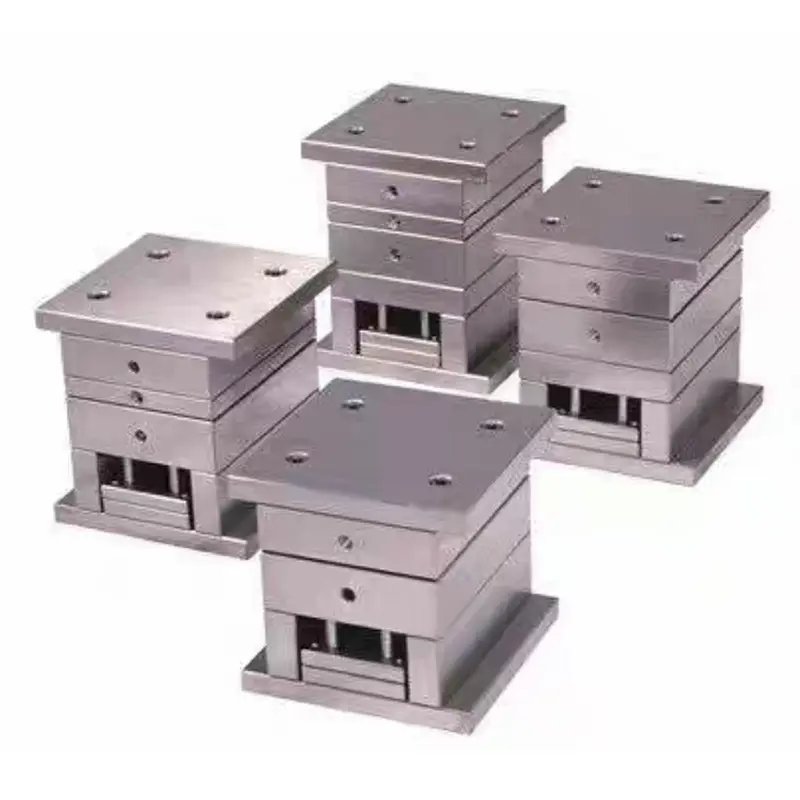

قاعدة قالب البوابة الصغيرة المبسطة ذات الدقة القياسية

تتميز قاعدة قوالب البوابة الصغيرة المبسطة ذات الدقة القياسية هذه بهيكل ثلاثي الألواح مع بوابة نقطية، مُحسّنة من قواعد قوالب البوابة الدقيقة التقليدية. يتم التخلص من الآليات المساعدة الزائدة عن الحاجة، مما يؤدي إلى تبسيط التصميم مع الاحتفاظ بالوظائف الأساسية. تم تصنيعه في مصنع صيني يجمع بين البحث والتطوير والإنتاج ومراقبة الجودة، وهو مورد موثوق به في صناعة قوالب البلاستيك. المنتج مناسب للمنتجات البلاستيكية ذات الإنتاج الضخم ذات الأشكال البسيطة وسمك الجدار الموحد. إن فعاليتها العالية من حيث التكلفة واستقرارها جعلتها تحظى بشعبية كبيرة في مختلف الصناعات.

الميزات الرئيسية

1. الميزات الهيكلية

- هيكل ثلاثي الألواح: يتكون من لوح ثابت، ولوح متحرك، ولوح قاذف، مع أعمدة توجيه وبطانات للتوجيه الدقيق؛ حقن نقطة واحدة مع بوابة نقطة، مسار تدفق قصير، بقايا قليلة، مناسبة للمنتجات الصغيرة.

- التصميم المبسط: يزيل الآليات المساعدة المعقدة، مما يؤدي إلى هيكل بسيط وتقليل تكاليف التصنيع والتعقيد.

- الدقة القياسية: دقة الأبعاد ±0.05 مم، خشونة السطح ≥Ra0.8μm، تلبي متطلبات الأجزاء البلاستيكية العامة دون معالجة إضافية.

2. التصميم المعياري المعياري: تعتمد قاعدة قوالب البوابة الصغيرة المبسطة ذات الدقة القياسية المعايير الدولية مثل LKM وHASCO، مع النماذج الشائعة مثل 2020 و2025، مما يسمح بالتكوين والاستبدال السريع؛ يسهل التصميم المعياري الصيانة ويطيل عمر الخدمة.

3. تصميم نظام التبريد: يوفر تصميم دائرة مياه التبريد التقليدية كفاءة متوسطة وتصميمًا بسيطًا، مما يلبي متطلبات التبريد مع تسهيل المعالجة والصيانة، مما يقلل التكاليف اللاحقة.

4. مزايا البوابة النقطية: قطر البوابة النقطية 0.5-2 مم، علامات قليلة وسهلة الإزالة، مناسبة للمواد البلاستيكية ذات قابلية التدفق الجيدة مثل PP وABS، مما يضمن جودة المنتج.

التطبيقات

تعتبر قاعدة قوالب البوابة الصغيرة المبسطة ذات الدقة القياسية مناسبة للإنتاج الضخم للمنتجات البلاستيكية مثل أغلفة الأجهزة الصغيرة والأزرار الإلكترونية. إنه متوافق مع المنتجات ذات الشكل البسيط، ذات سمك جدار موحد، وليس لديها متطلبات مظهر خاصة، مما يغطي احتياجات الصناعات المتعددة.

المزايا الاقتصادية

1. التكاليف التي يمكن التحكم فيها: توفر قواعد القالب عالية الدقة ما بين 30% إلى 50% من تكاليف المواد والمعالجة، مما يعزز القدرة التنافسية للعملاء.

2. دورة زمنية قصيرة: دورة التصنيع من 2 إلى 4 أسابيع تسمح بالاستجابة السريعة للسوق وتقصير وقت إطلاق المنتج.

3. عملية سهلة: هيكل واضح، تجميع وصيانة بسيطة، متطلبات مهارات منخفضة للمشغلين، تسهيل الإنتاج على نطاق واسع.

عملية التصنيع

1. مرحلة التصميم: تحديد هيكل القالب على أساس معلمات المنتج البلاستيكي، واختيار قاعدة القالب القياسية المناسبة، وتصميم التجويف والقلب باستخدام برامج مثل UG وPro/E، مع الأخذ في الاعتبار عوامل العملية الرئيسية.

2. اختيار المواد

تستخدم قاعدة قوالب البوابة الصغيرة المبسطة ذات الدقة القياسية الفولاذ الهيكلي الكربوني مثل الفولاذ 45. أعمدة التوجيه والبطانات مصنوعة من الفولاذ المقاوم للتآكل. يتم تصنيع التجويف والقلب من الفولاذ القالب المتصلب مسبقًا مثل P20 (HRC30-35). يتم الحصول على الأجزاء القياسية من الشركات المصنعة المتخصصة.

3. تدفق المعالجة

- المعالجة الخشنة: المعالجة الخشنة للوحة القالب والتجويف، مع ترك بدل 0.5-1 مم.

- المعالجة النهائية: التصنيع باستخدام الحاسب الآلي للتجويف، وقطع الأسلاك للأجزاء المعقدة، والحفر والتنصت المتزامن.

- المعالجة الحرارية: تخفيف التجويف والقلب إلى HRC30-35 لتحسين مقاومة التآكل.

- المعالجة السطحية: تلميع التجويف إلى Ra0.8μm.

4. التجميع والتصحيح

قم بتجميع الأجزاء القياسية والتجويف/القلب، ثم قم بتثبيتها على آلة التشكيل بالحقن من أجل القولبة التجريبية وتعديل المعلمات. اضبط التجويف بناءً على نتائج القولبة التجريبية وحل العيوب الشائعة.

اتجاهات التنمية

1. التقييس والنموذجية: تحسين التقييس لتحقيق تصنيع التكوين السريع وتقصير دورات التسليم.

2. التصنيع الذكي: الجمع بين تكنولوجيا الأتمتة الرقمية لتحسين دقة المعالجة وكفاءتها.

3. التبريد عالي الكفاءة: تخطيط قناة المياه الأمثل لتحسين كفاءة التبريد مع التحكم في التكاليف.

4. خفيفة الوزن وطويلة الأمد: هيكل ومواد محسنة لتقليل الوزن وتحسين مقاومة التآكل وإطالة عمر الخدمة.

الأسئلة المتداولة

Q1: ما هي المنتجات البلاستيكية التي تناسبها قاعدة قوالب البوابة الصغيرة المبسطة ذات الدقة القياسية؟

A1: مناسب للأجزاء البلاستيكية الصغيرة والمتوسطة الحجم، مثل أغلفة الأجهزة، وأزرار المنتجات الإلكترونية، وحاويات الضروريات اليومية، وإكسسوارات القرطاسية، وما إلى ذلك. مناسب بشكل خاص للمنتجات ذات الإنتاج الضخم ذات الأشكال البسيطة نسبيًا، وسمك الجدار الموحد، ومتطلبات المظهر المنخفضة.

س 2: ما هو الفرق الرئيسي بين قواعد القالب المبسطة وقواعد القالب عالية الدقة؟

ج2: تكمن الاختلافات الرئيسية في مدى تعقيد الهيكل ومستوى الدقة ومتطلبات جودة السطح. تقضي قواعد القالب المبسطة على الآليات المساعدة المعقدة، وتعتمد هيكلًا بسيطًا قياسيًا، وتتحكم في دقة الأبعاد ضمن ±0.05 مم، وتتطلب خشونة سطح تبلغ Ra0.8μm أو أقل. التكلفة عادة ما تكون أقل بنسبة 30%-50% من قواعد القالب عالية الدقة.

س3: ما هي مميزات البوابات النقطية؟

A3: تتميز البوابات النقطية بقطر صغير (عادة 0.5-2 مم)، مما يؤدي إلى علامات بوابة أصغر يسهل إزالتها ولا تؤثر على مظهر المنتج. العملية أقصر، وهو أمر مفيد للتعبئة الكاملة للمنتجات الصغيرة، ومناسب بشكل خاص للمواد البلاستيكية ذات قابلية التدفق الجيدة مثل PP، ABS، وPS.

س 4: ما هي مدة دورة تصنيع القالب؟

ج4: تتراوح دورة التصنيع لقاعدة قوالب البوابة الصغيرة المبسطة ذات الدقة القياسية عادة من 2 إلى 4 أسابيع. بفضل هيكلها البسيط وخطوات المعالجة الأقل، يمكن تقصير دورة التصنيع بنسبة 30%-50% مقارنة بالقوالب المعقدة عالية الدقة، مما يتيح الاستجابة السريعة لمتطلبات السوق.

س 5: كيفية اختيار مواصفات قاعدة القالب المناسبة؟

ج5: يتطلب اختيار مواصفات قاعدة القالب الصحيحة مراعاة عوامل مثل حجم المنتج، ونموذج آلة التشكيل بالحقن، ومتطلبات حجم الإنتاج. تشمل المواصفات العامة نماذج مثل 2020، 2025، 3030، و4040. وهي مناسبة بشكل عام لحجم المنتج ليكون ضمن 80% من حجم تجويف القالب. يوصى باختيار مواصفات قاعدة القالب بناءً على الأبعاد الخارجية القصوى للمنتج بالإضافة إلى السماح المناسب.
