قوالب ختم مجموعة التعليق الأمامي للسيارات

تم تصميم قوالب ختم مجموعة التعليق الأمامي للسيارات من SIKAIDA خصيصًا للإنتاج الضخم والتصنيع عالي الدقة للمكونات الهيكلية للتعليق، وتلبية متطلبات دقة الأبعاد والصلابة وعمر التعب والسلامة من الاصطدام. وهي تستخدم على نطاق واسع في أنواع مختلفة من المركبات، بما في ذلك سيارات الركاب والمركبات التجارية والمركبات الكهربائية.

ميزات التكنولوجيا الأساسية:

1. تشكيل الهيكل المكاني المعقد

التحكم الدقيق في تدفق المواد ثلاثي الأبعاد والتمدد في مكونات التعليق، مع دقة الأبعاد الرئيسية ±0.05 مم ودقة الموضع المكاني ±0.1 مم. باستخدام تكنولوجيا التشكيل التقدمي متعدد التمريرات، يتم تجنب ترقق المواد وتركيز الإجهاد.

2. تصميم محمل عالي القوة

متوافق مع الفولاذ عالي القوة والسبائك خفيفة الوزن، والتشكيل عالي الدقة للمناطق عالية الضغط والهياكل الحرجة، مع استقامة ≥0.08 مم/م وتوازي ≥0.12 مم. تضمن التكنولوجيا الاحترافية أداءً مستقرًا للمواد.

3. تكنولوجيا تصنيع الثقب الدقيق

يدمج عمليات متعددة، ويكمل تشكيل الثقب عالي الدقة في عملية ختم واحدة. دقة الثقب ±0.03 مم وأسطوانة قطر الثقب ≥0.05 مم، بالاعتماد على نظام توجيه عالي الدقة لضمان جودة الثقب.

4. تكامل اللحام متعدد المكونات

التصميم المعياري لقوالب ختم مجموعة التعليق الأمامي للسيارات مع هياكل اللحام المحجوزة، واستخدام المواد ≥85٪، والقدرة على التكيف مع تغيير القالب السريع لإنتاج المركبات المتعددة، وتحسين دقة التجميع والقوة الهيكلية من خلال التحكم في تشوه اللحام.

5. الأداء الديناميكي وتحسين السلامة

من خلال التوجيه عالي الدقة والمراقبة في الوقت الفعلي، مع دقة السطح ± 0.02 مم، يعمل التوزيع الأمثل للضغط على إطالة عمر التعب، كما يعمل التصميم المعزز لامتصاص الطاقة على تحسين السلامة عند الاصطدام.

6. التحكم الذكي في العمليات

من خلال استخدام برنامج CAE لتحسين المعلمات، يتم استخدام نظام تحكم ثلاثي الحلقات وأجهزة مراقبة ذكية لتحقيق مراقبة في الوقت الحقيقي لعملية التشكيل، مما يضمن جودة ثابتة في الإنتاج الضخم.

مجالات التطبيق

يستخدم على نطاق واسع في أنظمة التعليق الأمامية لسيارات الركاب والمركبات التجارية وسيارات الدفع الرباعي والمركبات الكهربائية وسيارات السباق عالية الأداء والشاحنات والحافلات، ويتكيف مع الاحتياجات المحددة لمختلف نماذج المركبات.

عملية التصنيع

1. تصميم المنتج والمحاكاة

باستخدام تقنية محاكاة CAE، يتم إجراء تحليل قابلية التشكيل وحساب Springback والتحسين الديناميكي لتوفير دعم البيانات لتصميم القالب.

2. تصميم هيكل القالب

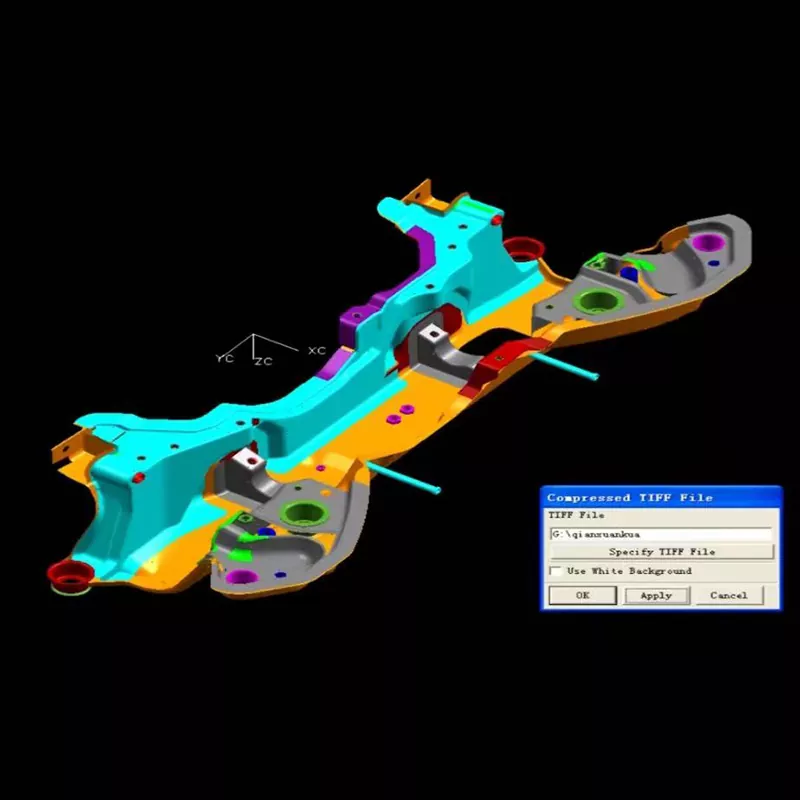

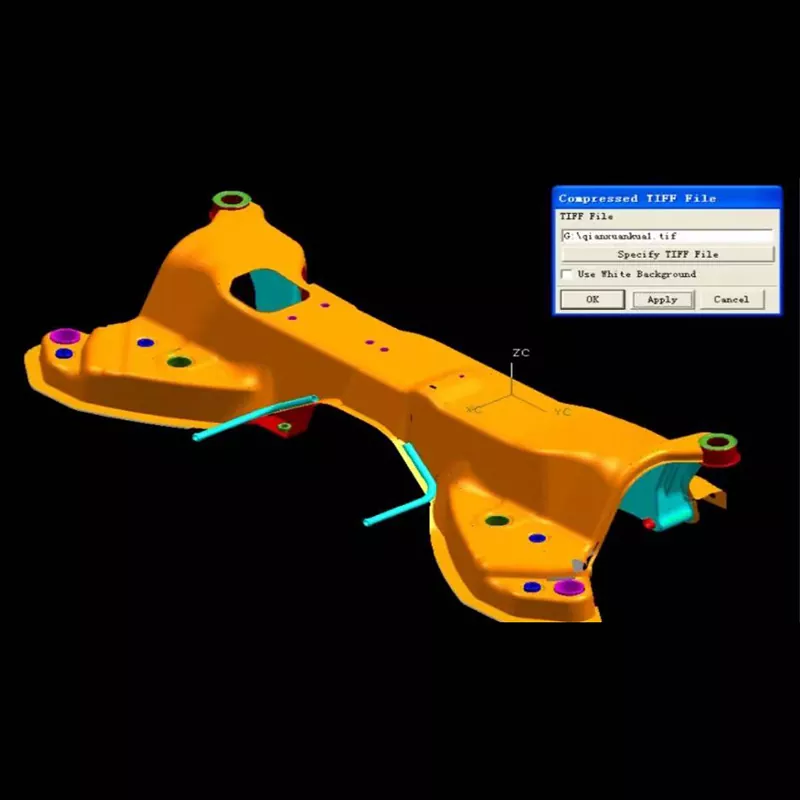

من خلال البرامج الاحترافية للتصميم ثلاثي الأبعاد الكامل، تم اعتماد مفهوم معياري للتكيف مع خطوط الإنتاج الآلية، مما يسهل تصحيح أخطاء القالب وصيانته.

3. اختيار المواد

أجزاء العمل مصنوعة من الفولاذ القالب عالي الصلابة والسبائك الخاصة. إطارات القالب والأجزاء القياسية مصنوعة من الفولاذ المناسب؛ وتخضع أسطح التجويف لمعاملة خاصة لتقليل الاحتكاك والالتصاق.

4. عملية التصنيع الدقيقة

تخضع قوالب ختم مجموعة التعليق الأمامي للسيارات للتخشين والتشطيب والمعالجة السطحية. تضمن المعدات المتخصصة دقة المعالجة، مما يحقق خشونة السطح بـ Ra0.2-0.4μm. يتم تعزيز المجالات الرئيسية.

5. التجميع والتصحيح

بعد التجميع الدقيق، تخضع الأجزاء لاختبار الضغط وتصحيح الأخطاء. يعمل فحص القطعة الأولى والإنتاج التجريبي للدفعة على تحسين المعلمات لضمان إنتاج مستقر وموثوقية المنتج.

اتجاهات التنمية

تتطور الصناعة نحو خمسة اتجاهات رئيسية: التكامل خفيف الوزن وعالي القوة، والدقة والتحسين الديناميكي، والتغيير السريع للقالب والإنتاج المرن، والتصحيح الافتراضي الرقمي، والتصنيع المستدام الأخضر، والتكيف مع اتجاهات الكهرباء والذكاء في صناعة السيارات.

الأسئلة المتداولة

Q1: ما هي المواد المستخدمة عادةً في قوالب ختم مجموعة التعليق الأمامي للسيارات؟

A1: تستخدم أجزاء العمل بشكل رئيسي الفولاذ القالب عالي الصلابة مثل SKD11، Cr12MoV، وDC53. بالنسبة لأجزاء التشكيل بالسحب العميق والمناطق الحاملة عالية الضغط، يتم استخدام الفولاذ عالي السرعة أو الكربيد الأسمنتي في مجال تعدين المساحيق. تستخدم قاعدة القالب الفولاذ الهيكلي مثل الفولاذ 45 والفولاذ Q235، في حين تستخدم الأجزاء القياسية مثل أعمدة التوجيه وبطانات التوجيه الفولاذ المحمل GCr15. من أجل تشكيل السطح المنحني المكاني الذي يتطلب الكثير من المتطلبات، يتم أحيانًا استخدام مواد طلاء السيراميك أو الماس لضمان مقاومة التآكل وعمر الخدمة للقالب.

Q2: ما هي مدة دورة الإنتاج لقوالب ختم مجموعة التعليق الأمامي للسيارات؟

ج2: اعتمادًا على متطلبات التعقيد والدقة لمجموعة التعليق الأمامي، تتراوح دورة الإنتاج عادةً من 18 إلى 26 أسبوعًا. تستغرق قوالب تجميع التعليق الأمامي القياسية حوالي 18 أسبوعًا، بينما تستغرق قوالب الهيكل المكاني المعقدة 22 أسبوعًا، وقد تتطلب قوالب تجميع التعليق الأمامي الكبيرة جدًا أو خفيفة الوزن أكثر من 26 أسبوعًا. وتعتمد الدورة المحددة على مدى تعقيد هيكل التعليق الأمامي، وصعوبة التشكيل المكاني، ومتطلبات الأداء الديناميكي.

س 3: ما هي مدة خدمة القالب؟

ج3: في ظل ظروف الاستخدام والصيانة العادية، يمكن أن يصل العمر الافتراضي لقوالب ختم مجموعة التعليق الأمامي إلى أكثر من 250,000 دورة. من خلال اختيار المواد عالية الجودة، والمعالجة الحرارية المناسبة، والتصنيع الدقيق، يمكن أن يصل عمر بعض القوالب إلى 450,000 دورة. تتطلب المناطق شديدة التآكل مثل أجزاء التشكيل المسحوبة بعمق، والأسطح الحاملة عالية الضغط، والثقوب الدقيقة صيانة واستبدالًا منتظمين لضمان جودة المنتج واستقرار التشكيل.

س 4: كيف يمكن ضمان الدقة والأداء الديناميكي لمجموعة التعليق الأمامي؟

A4: من خلال تحسين معلمات عملية التشكيل من خلال تحليل CAE، واعتماد نظام توجيه عالي الدقة، والتحكم في توزيع المواد والسمك، والفحص المنتظم والحفاظ على دقة القالب، يمكن التحكم في دقة الأبعاد لمجموعة التعليق الأمامي في حدود ±0.05 مم، ويمكن أن تصل دقة سطح التزاوج إلى ±0.02 مم. وفي الوقت نفسه، يضمن التصميم الهيكلي المعقول وعمليات المعالجة الحرارية أن مجموعة التعليق الأمامية تتمتع بقوة هيكلية كافية وأداء ديناميكي.

س 5: ما هي نقاط التحكم الرئيسية في عملية تصنيع قوالب ختم مجموعة التعليق الأمامي للسيارات؟

ج5: تشمل نقاط التحكم الرئيسية في تصنيع قوالب مجموعة التعليق الأمامي ما يلي: ① معالجة دقيقة للأسطح المكانية المعقدة لضمان الدقة الهندسية؛ ② تشكيل جودة الهياكل الحاملة عالية القوة لضمان الموقع والقوة؛ ③ دقة تصنيع الثقوب الدقيقة لضمان جودة التجميع؛ ④ قوة الهياكل المتكاملة الملحومة متعددة المكونات؛ ⑤ عمليات المعالجة الحرارية لضمان الصلابة والمتانة. تتطلب كل نقطة تحكم فحصًا صارمًا للجودة ومراقبة العمليات، خاصة للتحكم الدقيق في تشكيل الهيكل المكاني المعقد والمناطق الحاملة عالية القوة.
