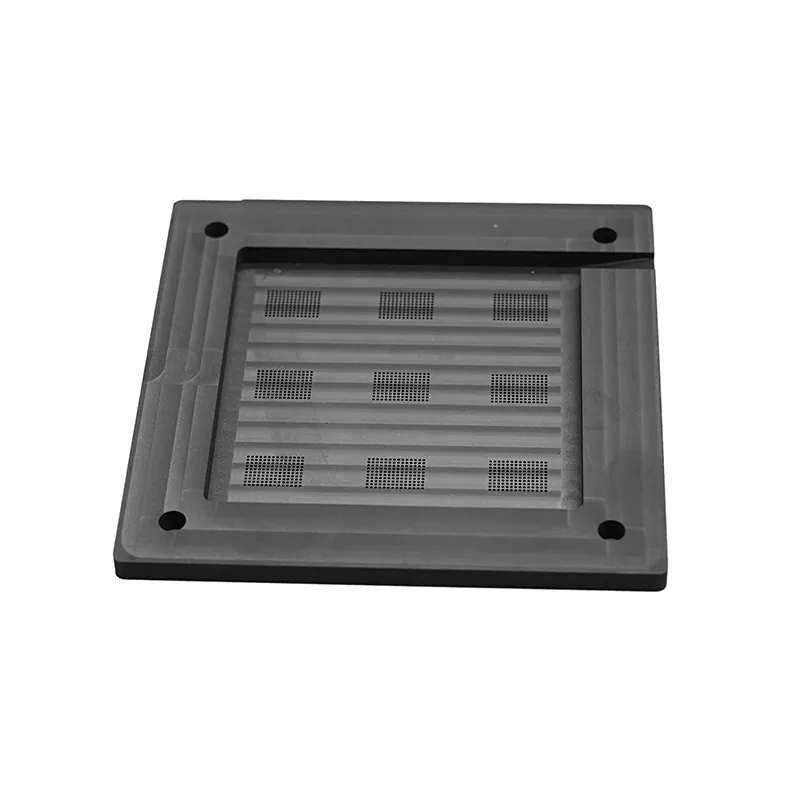

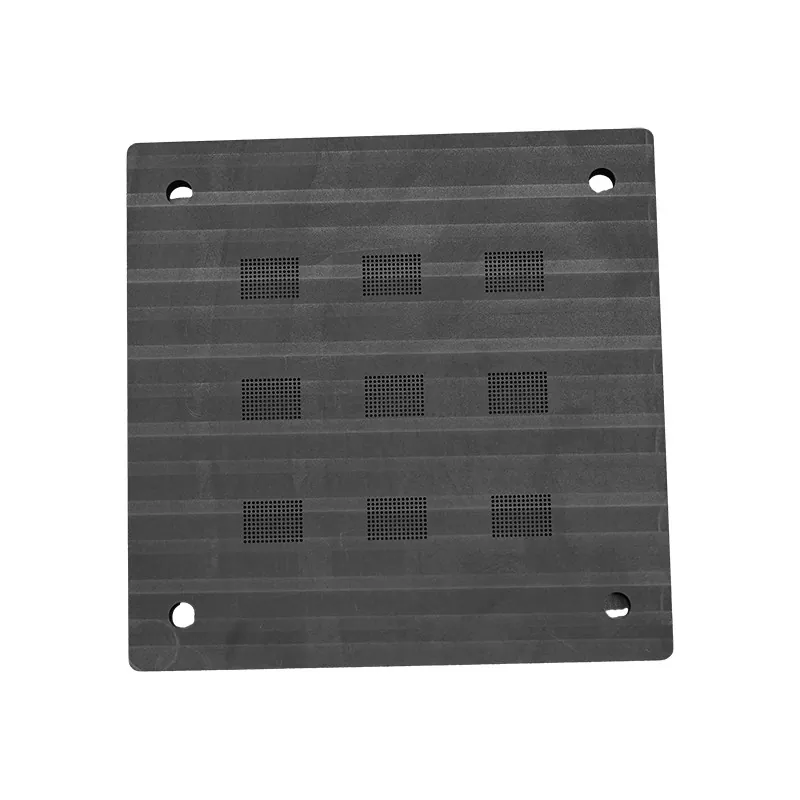

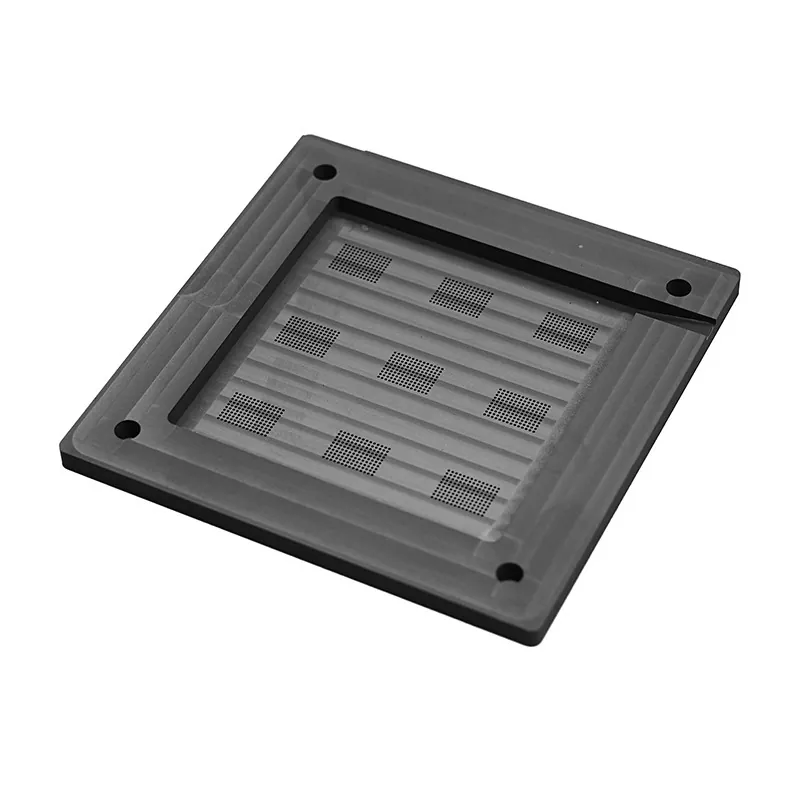

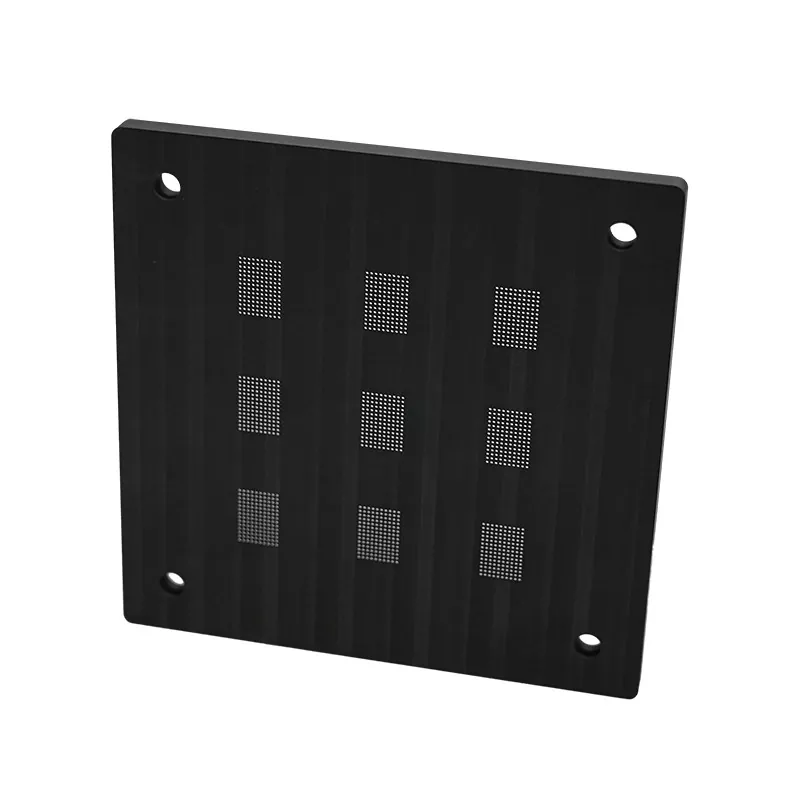

تركيبات وضع الكرة الجرافيت

تعد أنظمة تركيبات وضع كرات الجرافيت من SIKAIDA بمثابة حلول عالية الدقة لتغليف أشباه الموصلات وتصنيع الإلكترونيات وصناعات الأدوات الدقيقة. باستخدام الجرافيت عالي النقاء وعمليات التصنيع الدقيقة، فإنها تلبي متطلبات التعبئة والتغليف المتقدمة. باعتبارنا شركة رائدة في تصنيع أدوات أشباه الموصلات في الصين، فإننا نقدم حلولًا مخصصة عالية الجودة للعملاء العالميين، مما يعمل على تحسين كفاءة الإنتاج وإنتاجية المنتج.

إرسال استفسار

وصف المنتج

تستخدم تركيبات وضع كرات الجرافيت من SIKAIDA جرافيت عالي النقاء وتصنيع دقيق وتقنيات معالجة الأسطح، تلبي معايير فئة أشباه الموصلات. السطح أملس ونظيف، مع أداء مستقر في درجات الحرارة العالية. يسهل الهيكل الأمثل التشغيل والصيانة، مما يحسن بشكل فعال كفاءة وضع الكرة وإنتاجيتها.

الجرافيت عالي النقاء موصل حراريًا ومقاوم للتآكل، مما يضمن ثبات الأبعاد أثناء اللحام بدرجة الحرارة العالية ويمنع التلوث الأيوني الضار. تضمن المعالجات السطحية الخاصة قابلية ممتازة للتبلل باستخدام كرات اللحام، وتجنب التلوث بالأكسدة.

المواصفات الفنية

غرض	مواصفة	المؤشر الفني
المواد الأساسية	جرافيت عالي النقاء	النقاء ≥99.5%، الرماد ≥0.5%
كثافة	1.7-1.9 جم/سم3	±0.05 جم/سم3
التسطيح السطحي	ملفوف الدقة	التسطيح .002 مم/م
خشونة السطح	فائق النعومة	را ≥ 0.4 ميكرومتر
درجة حرارة التشغيل	-40 درجة مئوية إلى 300 درجة مئوية	نطاق درجة حرارة واسعة
دقة موقف الكرة	القطر ± 0.025 مم؛ الملعب ± 0.05 ملم	تحديد المواقع بدقة عالية
الشوائب المعدنية	الحديد ≥10 جزء في المليون، النحاس ≥5 جزء في المليون	درجة نقاء أشباه الموصلات
CTE (25-200 درجة مئوية)	4–6 ×10⁻⁶/ك	يطابق رقائق السيليكون
قوة ضاغطة	≥35 ميجا باسكال عند 20 درجة مئوية	قوة ميكانيكية عالية
المقاومة	8-15 ميكرومتر عند 25 درجة مئوية	خاصية كهربائية مستقرة
بالقطع	5 محاور CNC	دقة تحديد المواقع ± 0.01 مم
المعالجة السطحية	المعالجة الحرارية فراغ	الصلب تخفيف الإجهاد
الحجم القياسي	100×100×10 ملم إلى 300×300×50 ملم	نماذج قياسية متعددة
التخصيص	غير قياسي	قابلة للتخصيص لكل رسم

الميزات الرئيسية

تتميز تركيبات وضع كرات الجرافيت بالعديد من الميزات الرئيسية: 1) درجة نقاء عالية (الجرافيت ≥99.5%، خالي من التلوث الأيوني)؛ 2) التسطيح العالي (التسطيح .002 مم / م، Ra ≥0.4 ميكرومتر)؛ 3) دقة وضع الكرة على مستوى الميكرون (قطر الكرة ±0.025 مم، تباعد الكرة ±0.05 مم)؛ 4) مقاومة درجات الحرارة العالية (أداء مستقر عند 300 درجة مئوية)؛ 5) الإدارة الحرارية الممتازة (التوصيل الحراري الموحد، تقليل الإجهاد الحراري).

سيناريوهات التطبيق

تُستخدم تركيبات وضع كرات الجرافيت على نطاق واسع في عبوات أشباه الموصلات (العبوات عالية الكثافة مثل BGA وCSP)، والتجميع الإلكتروني الدقيق (المكونات الصغيرة مثل 0402 و0201)، والأجهزة الإلكترونية البصرية (مصابيح LED، والليزر)، وأجهزة MEMS، وأشباه موصلات الطاقة (IGBTs، MOSFETs).

المزايا الرئيسية

1. ميزة نقاء المواد: محتوى شوائب منخفض، معدل تطور غاز منخفض، استقرار كيميائي، أداء ثابت للدفعة، والامتثال لمعايير صناعة أشباه الموصلات.

2. مزايا الدقة: التسطيح على مستوى الميكرون ودقة تحديد المواقع، سطح أملس وخالي من العيوب، قابلية تكرار ممتازة في الإنتاج الضخم، والقدرة على التكيف مع التغليف عالي الكثافة.

3. مزايا الأداء الحراري: نطاق واسع لدرجة حرارة التشغيل (-40 درجة مئوية إلى 300 درجة مئوية)، ومعامل التمدد الحراري المتوافق مع رقائق السيليكون، والتوصيل الحراري الجيد، وأداء الدورة الحرارية المستقر.

4. مزايا توافق العملية: تركيبات وضع كرات الجرافيت متوافقة مع العديد من الجنود، ولها نافذة عملية واسعة، وسهلة التنظيف، ولها عمر طويل، وتقدم فوائد اقتصادية كبيرة.

القدرات التقنية

تفتخر الشركة بقدرات تقنية قوية: رقابة صارمة على المواد، مع عمليات تفتيش متعددة عند الوصول؛ مجهزة بمجموعة كاملة من معدات المعالجة عالية الدقة لضمان جودة السطح؛ عمليات المعالجة السطحية المتنوعة لتلبية الاحتياجات المختلفة؛ نظام اختبار دقيق لضمان دقة مستقرة؛ والمنتجات التي اجتازت اختبارات بيئية صارمة للتكيف مع الإنتاج الفعلي.

الأسئلة المتداولة:

س 1: لماذا تختار مادة الجرافيت لتركيبات وضع الكرة؟

A1: تتميز مادة الجرافيت بنقاء عالي للغاية، وموصلية حرارية ممتازة ومقاومة لدرجات الحرارة العالية، وهي مستقرة كيميائيًا في عمليات أشباه الموصلات. بالمقارنة مع المواد الأخرى، لا يطلق الجرافيت أيونات شوائب ضارة على الرقائق ويحافظ على ثبات الأبعاد في درجات الحرارة العالية، مما يجعله مادة مثالية لتركيبات وضع كرات أشباه الموصلات.

س2: ما هو التسطيح والخشونة المحددة للسطح للتركيبة؟

A2: تتميز تركيبات وضع كرات الجرافيت لدينا باستواء السطح الذي يتم التحكم فيه في حدود 0.002 مم/م وخشونة السطح Ra<0.4 ميكرومتر. يضمن هذا التسطيح والنعومة العالية للغاية للسطح اتصالًا موحدًا مع الرقاقة والركيزة، مما يؤدي إلى تجنب عيوب وضع الكرة الناتجة عن عدم استواء السطح.

س3: ما هي دقة وضع الكرة التي يمكن تحقيقها؟

A3: تحقق تركيباتنا دقة وضع الكرة بمقدار ±0.025 مم ودقة رمي الكرة بمقدار ±0.05 مم. يلبي هذا المستوى من الدقة تمامًا متطلبات عمليات تعبئة أشباه الموصلات السائدة حاليًا ويمكنه التعامل مع تطبيقات وضع الكرة عالية الكثافة وذات الملعب الصغير.

س4: ما هي درجة حرارة التشغيل القصوى للجهاز؟

A4: يمكن لتركيبات وضع كرات الجرافيت الخاصة بنا أن تعمل بشكل طبيعي ضمن نطاق درجة حرارة يتراوح من -40 درجة مئوية إلى 300 درجة مئوية. يغطي نطاق درجة الحرارة هذا جميع المراحل الحرجة لعمليات تعبئة أشباه الموصلات، بما في ذلك اللحام بإعادة التدفق والتخزين في درجة حرارة عالية.

Q5: هل يمكنك توفير منتجات الأدوات المخصصة؟

ج5: نعم، يمكننا تقديم خدمات مخصصة وفقًا لاحتياجات العملاء المحددة. يمكن للعملاء تقديم رسومات تفصيلية أو عينات، ويمكننا معالجة العديد من منتجات الأدوات غير القياسية. الحد الأدنى لحجم المعالجة هو 0.5 مم، ويمكن التحكم في التسامح ضمن ± 0.01 مم.

س6: ما هو عمر الخدمة وإمكانية إعادة استخدام الأدوات؟

ج6: في ظل الاستخدام العادي والصيانة المناسبة، يمكن إعادة استخدام أدوات تركيب كرة الجرافيت الخاصة بنا أكثر من 100 مرة. يعتمد عمر الخدمة الفعلي على ظروف الاستخدام المحددة ومعلمات العملية والصيانة. نوصي بإجراء فحص منتظم للسطح واختبار الأداء للتأكد من أن الأدوات في حالة جيدة.

س7: كيف يمكنك التأكد من نظافة الأدوات وخلوها من التلوث؟

ج7: تخضع أدواتنا للتنظيف الصارم ومعالجة السطح بعد المعالجة، بما في ذلك التنظيف بالموجات فوق الصوتية، وشطف الماء منزوع الأيونات، والخبز بدرجة حرارة عالية. يتم تعبئة الأدوات في عبوات مضادة للكهرباء الساكنة والغبار لضمان النظافة أثناء النقل والتخزين. بعد استلام المنتج، يُنصح العملاء بتفريغه واستخدامه في بيئة غرف الأبحاث.

س8: ما هي المقاومة والتوصيل الحراري للأدوات؟

A8: تتمتع أدوات الجرافيت الخاصة بنا بمقاومة تبلغ 8-15 ميكرومتر (عند 25 درجة مئوية) وموصلية حرارية تبلغ حوالي 120-200 واط/م·ك. وتضمن هذه المعلمات أداءً متوازنًا في العزل الكهربائي والإدارة الحرارية، مما يجعلها مناسبة لمختلف تطبيقات تعبئة أشباه الموصلات.
