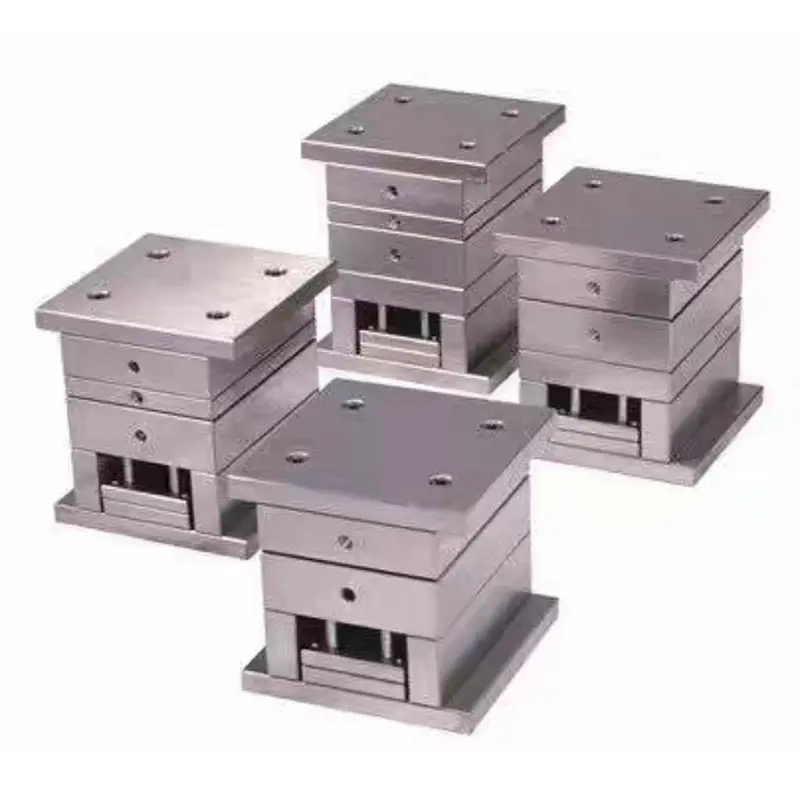

قاعدة قالب بوابة كبيرة فائقة الدقة

تم تخصيص قاعدة قوالب البوابة الكبيرة فائقة الدقة من SIKAIDA خصيصًا لقوالب الحقن ذات الطبقتين، مما يلبي احتياجات قولبة الحقن واسعة النطاق وعالية الدقة. كدعم هيكلي للقالب، فإنه يضمن إنتاج فعال ومستقر. كمورد موثوق به، تمتلك SIKAIDA مصنعًا محترفًا في الصين، يدمج البحث والتطوير والإنتاج والاختبار وخدمة ما بعد البيع لتوفير الحلول للعملاء العالميين.

تفاصيل المنتج

1. معايير التصميم عالية الدقة

- دقة الأبعاد: أسطح التزاوج الأساسية في حدود ±0.005 مم، ونظام التوجيه في حدود ±0.002 مم، مما يضمن ملاءمة المكونات.

- التسطيح: توازي الصفيحة العلوية والسفلية ضمن 0.02 مم/م، لتجنب التشوه غير المتساوي تحت ضغط الحقن.

- الدقة الموضعية: موضع فتحة عمود التوجيه ±0.01 مم، تحديد موقع فتحة الدبوس ±0.008 مم، مما يضمن المحاذاة الدقيقة للقوالب المتحركة والثابتة.

2. التصميم الهيكلي واسع النطاق

- المواصفات: متوافق مع القوالب التي تتراوح من 400 مم × 400 مم إلى 1200 مم × 800 مم، مما يغطي احتياجات صب الحقن واسعة النطاق.

- تحسين السُمك: يعمل تحليل العناصر المحدودة على تحسين سُمك الجدار، وموازنة القوة وتوفير المواد.

- هيكل معزز: أضلاع تقوية شبكية مدمجة تقاوم تشوه ضغط الحقن، مما يضمن الثبات على المدى الطويل.

3. نظام توجيه عالي الصلابة

- أعمدة التوجيه والبطانات: مادة SKD61 ذات تصلب السطح، والاحتكاك المنخفض، ومقاومة التآكل العالية، وإطالة عمر الخدمة.

- دقة التوجيه: دليل ذو أربع أعمدة بفجوة 0.01-0.02 مم، مما يمنع اختلال القالب.

- نظام إعادة الضبط: يضمن قضيب إعادة الضبط الدقيق إغلاق القالب بشكل متسق، مما يقلل من معدل الخردة.

4. نظام تبريد عالي الكفاءة

- دائرة مياه التبريد: تعمل الطباعة ثلاثية الأبعاد على تحسين الكفاءة بنسبة تزيد عن 30% وتقصير وقت التبريد.

- دقة التحكم في درجة الحرارة: ±1 درجة مئوية، مما يضمن استقرار أبعاد المنتج ومنع التشوه.

- الدوران السريع: يعمل التصميم الأمثل لدائرة المياه على تقليل وقت دورة التشكيل بالحقن بنسبة 20-25%.

5. نظام تحديد المواقع والتثبيت بدقة

- نظام تحديد المواقع: تتمتع دبابيس تحديد المواقع والبطانات بدقة ملائمة تبلغ H7/g6، مما يضمن تحديد المواقع بدقة.

- آلية التثبيت: تضمن البراغي عالية القوة ذات التصميم المضاد للارتخاء قوة تثبيت موحدة وتمنع تلف العفن.

- حماية السلامة: تمنع مفاتيح الحد المدمجة سوء التشغيل وتضمن سلامة الإنتاج.

الميزات الأساسية

1. الدقة الفائقة: تصل إلى المستوى المتقدم الدولي، وتلبية متطلبات المنتجات عالية الدقة.

2. الاستقرار القوي: التصميم الأمثل واختيار المواد، مناسب للإنتاج عالي الكثافة.

3. الكفاءة العالية وتوفير الطاقة: تقصير دورة الإنتاج وتحسين كفاءة الإنتاج.

4. متينة: مقاومة عالية للتآكل ومقاومة للتآكل، مما يقلل من تكاليف الاستبدال.

مجالات التطبيق

يتم استخدام قاعدة قوالب البوابة الكبيرة فائقة الدقة على نطاق واسع في تطبيقات القولبة بالحقن الدقيقة واسعة النطاق مثل التصميمات الداخلية للسيارات، ومساكن الأجهزة المنزلية، والمنتجات الإلكترونية، مما يوفر الدعم للإنتاج عالي الجودة عبر مختلف الصناعات.

مقدمة عملية التصنيع

1. تحليل التصميم والمحاكاة

- محاكاة CAE للهيكل، والتوصيل الحراري، وعملية القولبة بالحقن تضمن التصميم المعقول.

- يعمل تحليل تدفق القالب على تحسين قنوات المياه والتنبؤ بعيوب التشكيل؛ تحليل العناصر المحدودة يتحقق من القوة والصلابة.

2. عملية التصنيع الدقيقة

- المعالجة الخشنة (آلة الطحن العملاقة CNC، الدقة 0.1 مم) ← المعالجة النهائية (التصنيع باستخدام الحاسب الآلي عالي السرعة، Ra<0.8μm).

- تصنيع خاص (EDM للأسطح المعقدة) + طحن دقيق + تشطيب يدوي يضمن الدقة.

3. المعالجة الحرارية والمعالجة السطحية

المعالجة الحرارية (HRC28-32)، تصلب السطح (أعمدة التوجيه والبطانات HRC48-52)، المعالجة المضادة للتآكل تعمل على تحسين مقاومة الصدأ.

4. التجميع الدقيق وتصحيح الأخطاء: التنظيف بالموجات فوق الصوتية ← التجميع الدقيق ← فحص آلة قياس التنسيق (CMM) ← القولبة التجريبية T0، مما يضمن الدقة والاستقرار.

اتجاهات التنمية:

1. التكامل الذكي

يتم تضمين أجهزة الاستشعار في قاعدة قالب البوابة الكبيرة فائقة الدقة للمراقبة في الوقت الفعلي؛ يعمل الذكاء الاصطناعي على تحسين معلمات العملية، والتنبؤ بصيانة المعدات، وتقليل تكاليف التوقف عن العمل.

2. الابتكار في التصنيع الإضافي

الطباعة ثلاثية الأبعاد مع التبريد المطابق والقولبة المتكاملة؛ يؤدي تحسين الهيكل إلى تحقيق الوزن الخفيف (تخفيض الوزن بنسبة 30%).

3. تكنولوجيا الإنتاج عالية الكفاءة

التثبيت السريع للقالب (تقليل وقت تغيير القالب بنسبة 50%)، والقابلية للتكيف مع خطوط الإنتاج الآلية، وتحسين معلمات العملية استنادًا إلى البيانات الكبيرة.

الأسئلة المتداولة:

Q1: ما هي المواد الرئيسية لقاعدة قوالب البوابة الكبيرة فائقة الدقة؟

A1: المادة الرئيسية لقاعدة القالب هي الفولاذ الهيكلي الكربوني عالي الجودة 45# أو 50#؛ تستخدم أعمدة التوجيه والبطانات الفولاذ المحمل مثل SKD61 وSUJ2؛ تستخدم بعض التطبيقات المتطورة الفولاذ القالب المتصلب مسبقًا P20 أو 738H.

س 2: ما هي دورة التصنيع النموذجية لقاعدة القالب؟

ج2: اعتمادًا على التعقيد والحجم، تتراوح دورة التصنيع بشكل عام من 15 إلى 45 يومًا. تستغرق قواعد القوالب القياسية من 15 إلى 20 يومًا، في حين تتطلب قواعد القوالب المخصصة غير القياسية من 30 إلى 45 يومًا، بما في ذلك العملية الكاملة للتصميم والمعالجة والمعالجة الحرارية والتجميع والاختبار.

Q3: كيفية ضمان دقة واستقرار قاعدة القالب؟

A3: يتم ضمان الدقة من خلال التدابير التالية: ① عملية المعالجة الحرارية الصارمة تضمن استقرار المواد؛ ② معدات التصنيع الدقيقة تضمن دقة المعالجة؛ ③ نظام اختبار كامل يتحقق من الدقة النهائية؛ ④ يضمن علاج الوقاية من الصدأ والتآكل الدقة على المدى الطويل.

س 4: ما هي عمليات القولبة بالحقن المناسبة لقاعدة قوالب البوابة الكبيرة فائقة الدقة؟

A4: قاعدة القالب هذه مناسبة لعمليات قولبة الحقن المختلفة، بما في ذلك قولبة الحقن بالضغط العالي، وقولبة الحقن بالضغط المنخفض، وقولبة الحقن بلونين، وIMD (الديكور داخل القالب)، وهي مناسبة بشكل خاص للمنتجات التي تتطلب جودة مظهر عالية ودقة أبعاد دقيقة.

س 5: كيفية صيانة وصيانة قاعدة القالب؟

A5: ① تحقق بانتظام من تشحيم أعمدة التوجيه وأكمام التوجيه، وأضف الشحوم في الوقت المناسب؛ ② حافظ على إطار القالب نظيفًا وقم بتنظيف الغراء المتبقي والحطام في الوقت المناسب؛ ③ التحقق بانتظام من الدقة وتعديلها في الوقت المناسب إذا تم العثور على أي خلل؛ ④ ضعي زيتًا مضادًا للصدأ وخزنيه بشكل صحيح عند عدم استخدامه لفترة طويلة.
