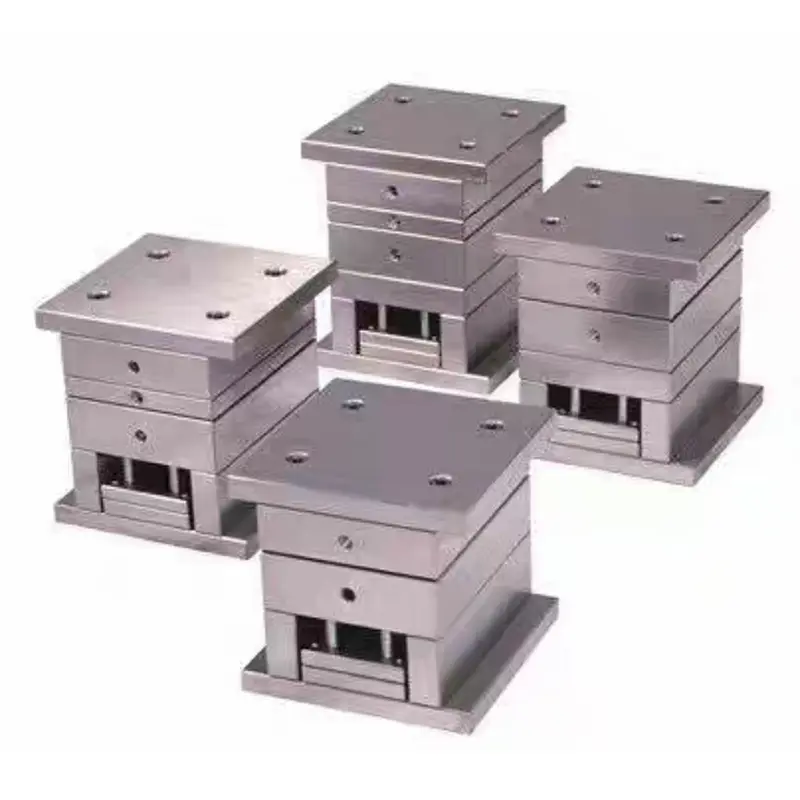

قاعدة قالب البوابة الصغيرة المبسطة فائقة الدقة

إن قاعدة قوالب البوابة الصغيرة المبسطة فائقة الدقة من SIKAIDA عبارة عن نظام قوالب عالي الدقة تم تطويره بشكل مستقل. إنه يدمج الهيكل الأمثل والعمليات الدقيقة، ويخترق اختناقات الدقة والكفاءة لقواعد القالب التقليدية. يوازن الهيكل المبسط المكون من ثلاث لوحات بين الدقة العالية وسهولة التشغيل. يقوم المصنع المحترف بإنشاء سلسلة إنتاج كاملة، مما يضمن تلبية المنتجات لأعلى معايير الصناعة.

تفاصيل المنتج

1. معايير التصميم عالية الدقة

- التوجيه الدقيق: تضمن أعمدة التوجيه وأكمام التوجيه بدقة ملائمة تبلغ ± 0.005 مم إغلاقًا دقيقًا للتجويف.

- الهيكل الصلب: تمت زيادة الصلابة بنسبة 30%، مما يمنع تشوه القالب ويضمن ثبات الأبعاد للأجزاء البلاستيكية.

- تحديد الموضع بدقة: تبلغ دقة تحديد الموضع بين ألواح القالب ±0.003 مم، مما يضع الأساس للقولبة عالية الدقة.

2. نظام البوابة الدقيقة المبسط

- التحكم في بوابة النقطة: تتيح الفوهات المخصصة قولبة دقيقة بمقدار 0.2-0.5 مم، مما يقلل من علامات البوابة.

- نظام التشغيل المُحسّن: يعمل التصميم المحسّن لـ CAE على تحسين توازن تدفق الذوبان بنسبة 40%، مما يقلل من العيوب.

- إزالة البوابة تلقائيًا: تعمل الآلية المتكاملة على قطع البوابة تلقائيًا، مما يلغي الحاجة إلى المعالجة الثانوية اليدوية.

3. هيكل دقيق ثلاثي الألواح

- تركيب ثلاثي الألواح: يضمن التوافق الدقيق بين لوحة التجويف واللوحة الأساسية ولوحة التثبيت دقة التشكيل.

- أربعة أعمدة توجيهية: تضمن الترابط المحوري بين التجويف والقلب، وتجنب التآكل اللامركزي.

- القفل السريع: يقلل وقت تجميع القالب بنسبة 60%، مما يحسن كفاءة تغيير القالب.

4. نظام متقدم للتحكم في درجة الحرارة

- التحكم الدقيق في درجة الحرارة: دائرة مياه مستقلة مع دقة التحكم في درجة الحرارة ±1 درجة مئوية تضمن درجة حرارة ثابتة.

- التبريد الموحد: تعمل دائرة المياه المُحسّنة على تقليل تشوه الأجزاء أثناء التبريد.

- التدوير السريع: تم تحسين كفاءة التبريد بنسبة 35%، وتقصير دورة التشكيل بنسبة 25%.

5. نظام الطرد الدقيق

- القذف الدقيق: تعمل دبابيس القاذف وقضبان الإرجاع معًا لضمان التشكيل السلس للأجزاء البلاستيكية.

- قوة الطرد الموحدة: يعمل التصميم الأمثل على تقليل تشوه الأجزاء البلاستيكية وتحسين الإنتاجية.

- إعادة الضبط الآمن: تضمن آلية الزنبرك إغلاق القالب بشكل آمن.

تطبيقات المنتج

1. صناعة الإلكترونيات: الموصلات، والمكونات البصرية الدقيقة، وما إلى ذلك (دقة عالية، ومتطلبات تشطيب عالية للسطح).

2. صناعة السيارات: أجهزة الاستشعار، والأجزاء الداخلية الدقيقة، وما إلى ذلك (المتطلبات البيئية والهيكلية الصارمة).

3. الأجهزة الطبية: المحاقن، وأغطية أجهزة المراقبة، وما إلى ذلك (معايير الدرجة الطبية).

4. معدات الاتصالات: موصلات الألياف الضوئية، والعلب الدقيقة، وما إلى ذلك (دقة عالية مستقرة).

عملية التصنيع

1. التصميم الدقيق: تستخدم قاعدة قوالب البوابة الصغيرة المبسطة فائقة الدقة برامج مثل Mouldflow وUG لإكمال تحليل تدفق القالب والتصميم ثلاثي الأبعاد (دقة 0.001 مم).

2. اختيار المواد بدقة: قاعدة القالب تستخدم الفولاذ P20/718، والتجويف/القلب يستخدم الفولاذ NAK80/S136 (الصلابة 48-52HRC)، مع الأجزاء القياسية المستوردة.

3. المعالجة الدقيقة: من خلال العمليات الدقيقة المتعددة، دقة المفتاح هي ±0.005mm، وخشونة السطح منخفضة تصل إلى Ra0.2μm.

4. التجميع والتصحيح: التجميع المتحكم في درجة الحرارة، بعد القولبة التجريبية، وتحسين المعلمة، والتحقق من الدقة، يلبي متطلبات التصميم.

المزايا التقنية

1. ميزة الدقة: دقة التركيب ± ± 0.005 مم، سطح جزء بلاستيكي ممتاز، مما يقلل من المعالجة اللاحقة.

2. الميزة الهيكلية: تصميم مبسط، صلابة عالية، توحيد عالي، سهولة التشغيل والصيانة.

3. ميزة الأداء: كفاءة عالية، تشغيل مستقر، عمر خدمة طويل، تقليل تكاليف الإنتاج.

4. الميزة التشغيلية: تركيب قالب مريح، تعديل بسيط، تقليل وقت التوقف عن العمل.

نظام ضمان الجودة

1. مراقبة الجودة: فحص الجودة للعملية الكاملة، حاصل على شهادة ISO9001، مع معايير عملية محددة بوضوح.

2. معدات الاختبار: مجهزة بمعدات عالية الدقة مثل جهاز القياس الإحداثي (CMM) ونظام تحليل البيانات.

3. إمكانية تتبع الجودة: إمكانية التتبع الكامل للعملية، وحفظ السجلات الشاملة، والتحسين المستمر للعملية.

خدمة ما بعد البيع والدعم الفني

1. الدعم الفني: فريق محترف متاح على مدار الساعة طوال أيام الأسبوع لتقديم التوجيه التشخيصي عن بعد.

2. خدمات التدريب: توفير التدريب على التشغيل والصيانة والتبادل الفني.

3. ضمان الجودة: ضمان لمدة 12 شهرًا، وعمليات فحص منتظمة، وحل سريع للمشكلات.

الأسئلة المتداولة

س 1: ما هي التطبيقات الرئيسية لقاعدة قوالب البوابة الصغيرة المبسطة فائقة الدقة؟

A1: قاعدة القالب هذه مناسبة بشكل أساسي لقولبة الأجزاء البلاستيكية ذات المتطلبات العالية للغاية لدقة الأبعاد وجودة السطح، مثل الموصلات الإلكترونية والمكونات البصرية الدقيقة وأغطية الأجهزة الطبية وقطع غيار السيارات الدقيقة.

Q2: كيف يتم ضمان دقة القالب؟

ج2: يتم ضمان الدقة من خلال التصميم عالي الدقة واختيار المواد عالية الجودة وعمليات التصنيع الدقيقة ونظام صارم لمراقبة الجودة. يتم التحكم في دقة أسطح التزاوج الرئيسية ضمن ±0.005mm، وخشونة السطح للتجويف تصل إلى Ra0.2μm.

س 3: ما هو العمر الافتراضي لقاعدة قوالب البوابة الصغيرة المبسطة فائقة الدقة؟

A3: في ظل ظروف الاستخدام والصيانة العادية، يمكن أن يصل عمر القالب إلى 500,000-1,000,000 دورة. يعتمد العمر الافتراضي المحدد على عوامل مثل هيكل المنتج واختيار المواد وظروف الاستخدام.

س4: ما هي دورة التسليم؟

ج4: اعتمادًا على مدى تعقيد القالب وكميته، تتراوح دورة التسليم عادة من 8 إلى 16 أسبوعًا. قد تستغرق القوالب البسيطة من 4 إلى 6 أسابيع، بينما قد تستغرق القوالب المعقدة أكثر من 20 أسبوعًا.

س 5: هل تقدمون خدمات مخصصة؟

ج5: نعم، نحن نقدم تصميمًا وخدمات مخصصة بناءً على احتياجات المنتج المحددة للعميل وسيناريوهات التطبيق، بما في ذلك التحسين الهيكلي واختيار المواد وتحسين معلمات عملية التشكيل.
