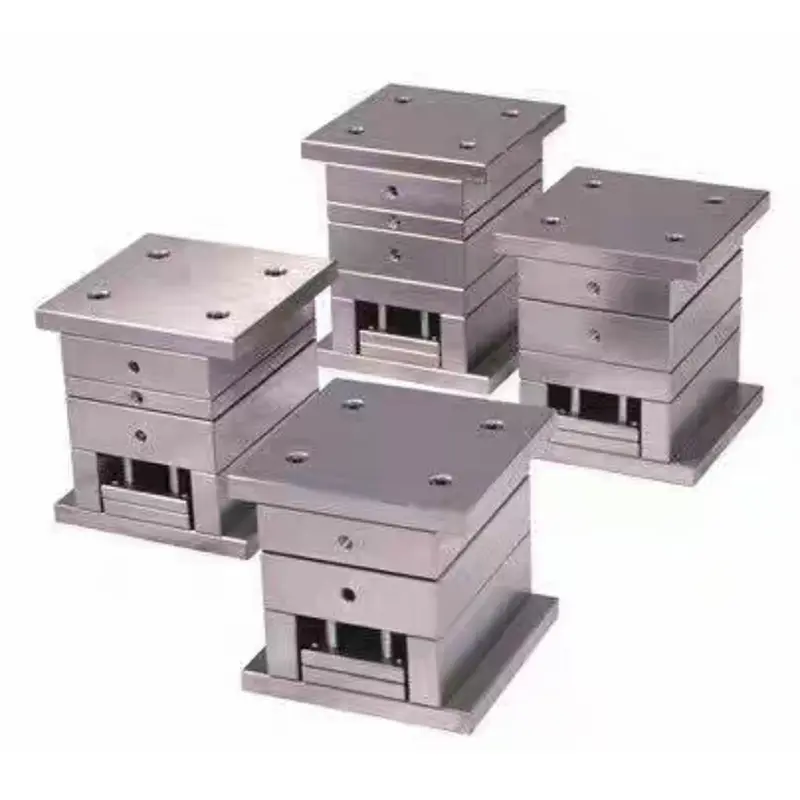

قاعدة قالب البوابة الصغيرة فائقة الدقة

تم تصميم قاعدة قوالب البوابة الصغيرة فائقة الدقة من SIKAIDA خصيصًا لقوالب الحقن ثلاثية الألواح، وهي مناسبة لإنتاج مكونات عالية القيمة في صناعات الإلكترونيات والسيارات والطبية والبصريات. إنه يدمج الصلابة العالية، وتحديد المواقع على مستوى الميكرون، والتحكم المستقر في درجة الحرارة، وتكنولوجيا الطرد الآلي لتحقيق قولبة عالية الجودة ومتسقة بدون خطوط لحام أو علامات انكماش. تستخدم قاعدة القالب تصميمًا فريدًا من نوعه للمسار الساخن من نوع صمام الإبرة، مما يتيح الحقن متعدد النقاط والتحكم الدقيق في تدفق الذوبان، مما يضمن منتجات خالية من العيوب ويجعلها قطعة رئيسية من المعدات في التصنيع المتطور.

الميزات التقنية الرئيسية

1. نظام توجيه عالي الدقة

تستخدم قاعدة قوالب البوابة الصغيرة فائقة الدقة أدلة أسطوانية عالية الدقة ومزلقات خطية، إلى جانب البطانات التوجيهية الأرضية الدقيقة، مما يضمن فتح وإغلاق القالب بشكل سلس وقابلية تكرار عالية. يتم التحكم في الخلوص ضمن 0.01 مم، مما يزيل بشكل فعال عيوب الوميض والنتوءات الناتجة عن خلوص الدليل.

2. نظام ذكي للتحكم في درجة الحرارة

من خلال دمج مستشعرات درجة الحرارة متعددة النقاط ووحدة التحكم الذكية، يتم التحكم في دقة درجة حرارة القالب ضمن ±1 درجة مئوية. يسمح التحكم المستقل في درجة حرارة المنطقة بضبط درجة الحرارة بدقة لأجزاء مختلفة من المنتج، مما يؤدي إلى تحسين تدفق الذوبان وتقليل الضغط المتبقي.

3. نظام عداء صمام الإبرة الساخن

باستخدام نظام التشغيل الساخن لصمام الإبرة عالي الدقة، فإنه يتيح الحقن متعدد النقاط والتحكم المتسلسل. وقت استجابة فتح صمام الإبرة هو .10.1 ثانية، مما يمنع بشكل فعال التدفق العكسي والتوتير، وهو مناسب للمنتجات ذات الشفافية العالية ومتطلبات المظهر الصارمة.

4. التصميم الهيكلي عالي الصلابة

تستخدم قاعدة قوالب البوابة الصغيرة فائقة الدقة سبائك فولاذية عالية القوة، وتخضع لعملية التلدين لتخفيف الضغط، وتتضمن تخطيطًا مضلعًا محسنًا وتحليل العناصر المحدودة لتحسين التصميم. يؤدي هذا إلى الحد الأدنى من التشوه تحت الحقن عالي الضغط، وتوزيع موحد لقوة التثبيت، وإطالة عمر القالب.

5. نظام الطرد الآلي

مجهزة بآلية طرد متزامنة دقيقة، وسرعة الطرد والسكتة الدماغية قابلة للتعديل بدقة. تضمن أدلة التشحيم الذاتي إخراجًا سلسًا وخاليًا من التشويش، وقوة تشكيل موحدة، وتقليل مخاطر تشوه المنتج وتلفه.

تطبيقات المنتج:

1. الإلكترونيات والاتصالات: إطارات الهواتف المحمولة، والموصلات، والمشتتات الحرارية

2. صناعة السيارات: أجهزة الاستشعار ولوحات العدادات ومكونات الإضاءة

3. الأجهزة الطبية: المحاقن، فواصل الدم، أجهزة التشخيص

4. المكونات البصرية: العدسات، المرشحات، لوحات العرض

عملية التصنيع:

1. تحليل التصميم والمحاكاة

يتم استخدام برامج CAE الاحترافية مثل Mouldflow وANSYS وتدفق القالب والقوة الهيكلية والتحليلات الديناميكية الحرارية للتنبؤ بمخاطر التشكيل وتحسين تخطيط نظام التشغيل والتبريد.

2. الآلات الدقيقة

- التصنيع الخام: تعمل آلات الطحن CNC الكبيرة على تصنيع الأسطح المرجعية والخطوط العريضة، مع ترك بدل للتشطيب.

- المعالجة الحرارية: تخضع المكونات الرئيسية للتلطيف والتليين لتخفيف الضغط لضمان استقرار المواد والخواص الميكانيكية.

- المعالجة النهائية: تعمل المعالجة CNC عالية السرعة على تحقيق أسطح عالية الدقة مع خشونة سطحية تبلغ Ra 0.8μm.

- المعالجة السطحية: تخضع أسطح التزاوج الرئيسية للطحن والتلميع الدقيق لضمان أجزاء متحركة ناعمة ومقاومة للتآكل.

3. التجميع والتصحيح

- تستخدم مجموعة المكونات مفاتيح عزم الدوران للتحكم في التحميل المسبق للمثبت.

- التصحيح المستقل للأنظمة الهيدروليكية، والتحكم في درجة الحرارة، والطرد يضمن الأداء الطبيعي.

- يعمل القالب التجريبي T0 على تحسين معلمات العملية وإصلاح القالب حتى يفي المنتج بالمعايير.

اتجاهات التنمية

1. التكامل الذكي

يدمج تقنيات إنترنت الأشياء والذكاء الاصطناعي بشكل عميق لتحقيق التوصيل البيني للمعدات والحصول على البيانات والتحسين الذاتي للعملية. يدعم الصيانة التنبؤية والإنذارات الشاذة، مما يحسن كفاءة الإنتاج واستقرار المنتج لقاعدة قوالب البوابة الصغيرة فائقة الدقة.

2. تطبيق تكنولوجيا الرغوة الدقيقة

وبدمجه مع نظام حقن السوائل فوق الحرج، فإنه يحقق الوزن الخفيف وتحسين جودة السطح، ويحل مشكلة الانكماش في المنتجات ذات الجدران السميكة، ويقلل من استخدام المواد بأكثر من 30%.

3. تطبيق التوأم الرقمي

تم تصميم نظام القالب الافتراضي لتحسين معلمات العملية والتنبؤ بالفشل في بيئة افتراضية، مما يقلل من عدد القوالب التجريبية وتقصير دورة التطوير.

4. تكامل التصنيع الإضافي

يتم تطبيق تكنولوجيا الطباعة المعدنية ثلاثية الأبعاد على تصنيع قنوات مياه التبريد المعقدة والمجاري الساخنة، لاختراق قيود المعالجة التقليدية، وتحسين كفاءة التبريد، وتقصير دورة التصنيع، وتقليل استهلاك الطاقة.

التعليمات

س 1: ما هي أنواع قوالب الحقن التي تناسبها قاعدة قوالب البوابة الصغيرة فائقة الدقة بشكل أساسي؟

A1: قواعد قوالب البوابة الصغيرة مناسبة بشكل خاص لقولبة الأجزاء البلاستيكية عالية الدقة مع متطلبات المظهر الصارمة، مثل الموصلات الإلكترونية والعدسات البصرية وأغطية الأجهزة الطبية. إنها مناسبة بشكل خاص للمنتجات التي لا تتطلب خطوط لحام، ولا علامات انكماش، وجودة سطح عالية.

س 2: ما هي دورة الإنتاج عند استخدام قاعدة قالب البوابة الصغيرة؟

ج2: تتراوح دورة التطوير لقاعدة قوالب البوابة الصغيرة عادة من 4 إلى 8 أسابيع، اعتمادًا على متطلبات التعقيد والدقة للمنتج. على الرغم من أن الاستثمار الأولي أعلى، إلا أن كفاءة الإنتاج العالية وجودة المنتج الفائقة تؤدي إلى فعالية كبيرة من حيث التكلفة على المدى الطويل.

س 3: ما هي مميزات قواعد قوالب البوابة الدقيقة مقارنة بالقوالب التقليدية؟

A3: بالمقارنة مع القوالب التقليدية، توفر قواعد قوالب البوابة الدقيقة مزايا مثل دقة المنتج الأعلى، جودة السطح الأفضل، كفاءة الإنتاج الأعلى، ودرجة أعلى من الأتمتة. نظام التشغيل الساخن لصمام الإبرة يتجنب بشكل فعال عيوب المنتج، ويقلل خطوات ما بعد المعالجة، ويحسن استخدام المواد، مما يجعله مناسبًا بشكل خاص لاحتياجات الإنتاج ذات الحجم الكبير والجودة العالية.
