قالب ختم اللوحة الداخلية لغطاء صندوق السيارة

إن قالب ختم اللوحة الداخلية لغطاء صندوق السيارة من SIKAIDA عبارة عن نظام قوالب متكامل كبير ومعقد وعالي الدقة يستخدم لختم الفولاذ المدلفن على البارد والفولاذ المقاوم للصدأ وسبائك الألومنيوم والصفائح المعدنية الأخرى في الألواح الداخلية لغطاء صندوق السيارة المؤهلة. إنه ليس قالبًا واحدًا، ولكنه نظام قوالب تقدمي أو مركب متعدد المحطات يمكنه إكمال عمليات التشكيل والتشذيب والتثقيب والتشفيه في عملية واحدة. إنه معيار لتكنولوجيا قوالب لوحة هيكل السيارة، حيث يحدد بشكل مباشر مظهر المنتج النهائي، وملاءمته، وأدائه الهيكلي.

ميزات المنتج الأساسية

1. حجم كبير وهيكل معقد

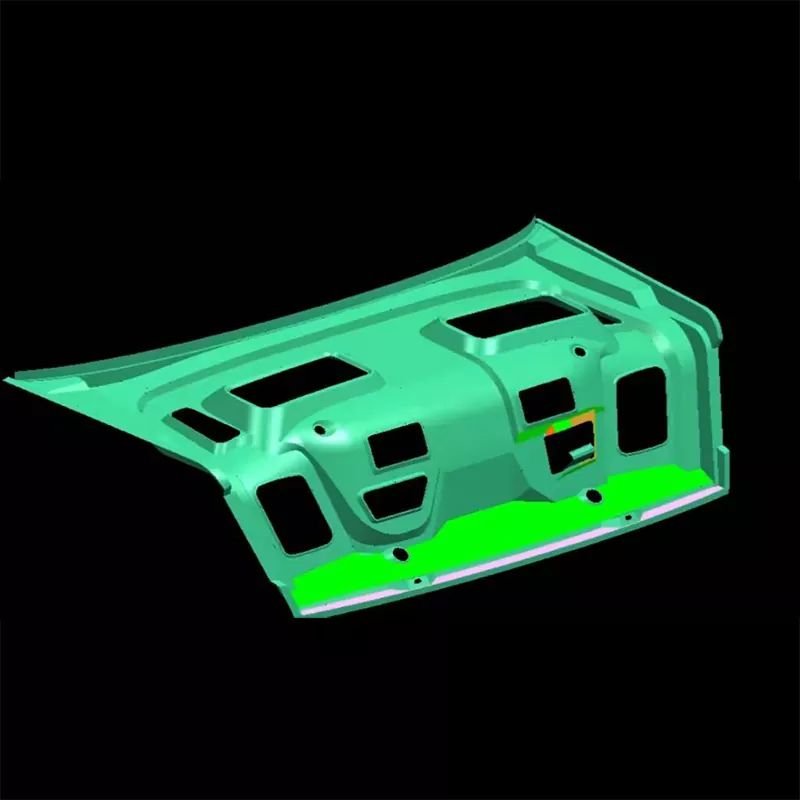

يبلغ طول الألواح الداخلية لغطاء صندوق السيارة عادةً أكثر من 1.2 متر وعرضها 0.8-1.0 متر، ولها أشكال معقدة بما في ذلك أضلاع التسليح وفتحات التثبيت وهياكل الحواف. يستخدم قالب ختم اللوحة الداخلية لغطاء صندوق السيارة العديد من الأسطح ذات الشكل الحر والآلات المستمرة متعددة المحطات لضمان التشكيل الدقيق للخطوط المعقدة.

2. دقة فائقة وجودة سطحية

باعتبارها مكونًا خارجيًا وهيكليًا، فإن اللوحة الداخلية لصندوق الأمتعة لا تتطلب أي خدوش أو تجاعيد أو شقوق. تتميز قوالب SIKAIDA بأسطح فائقة النعومة، وتوزيع موحد للضغط، وتدفق محسّن للمواد، ويتم تحقيق ذلك من خلال تصنيع عالي الدقة وتقنيات معالجة الأسطح المتقدمة.

3. التوافق متعدد المواد

متوافق مع مواد الصفائح المختلفة مثل الفولاذ المدلفن على البارد، الفولاذ المجلفن، الفولاذ المقاوم للصدأ، وسبائك الألومنيوم، تم تحسين هيكل القالب لأداء التشكيل وخصائص الزنبرك الخلفي للمواد المختلفة. يمكنها دمج أنظمة تحديد المواقع والتعرف الخاصة لتحقيق إنتاج مرن.

4. آلية التشكيل المعقدة والأتمتة

بالنسبة للعديد من الزوايا السلبية والهياكل السفلية، تم تجهيز قالب ختم اللوحة الداخلية لغطاء صندوق السيارة بآلية تشكيل إسفينية ومنزلقة وهيدروليكية كاملة، إلى جانب التغذية التلقائية وتحديد الموقع الدقيق ونظام التفريغ المستقر، مما يتيح إنتاجًا ضخمًا موثوقًا بدون طيار.

5. المراقبة والتحكم الذكي

يدمج القالب أجهزة استشعار الضغط، وكاشفات الإزاحة، وأجهزة التحكم في درجة الحرارة لتحقيق مراقبة في الوقت الحقيقي لعملية التشكيل، والتحسين الذاتي للمعلمات، وتتبع الجودة، مما يضمن اتساق المنتجات المجمعة.

مجالات التطبيق

تُستخدم قوالب ختم اللوحة الداخلية لصندوق السيارة SIKAIDA على نطاق واسع في مختلف سيارات الركاب والمجالات ذات الصلة:

- سيارات السيدان، الهاتشباك، سيارات الدفع الرباعي، سيارات MPV

- سيارات الطاقة الجديدة (كهربائية خالصة، هجينة، هجينة)

- تصنيع قطع غيار السيارات

- سوق إصلاح واستبدال السيارات ما بعد البيع

مع تطور المركبات خفيفة الوزن، أصبح تطبيق الألواح الداخلية لصندوق الأمتعة من سبائك الألومنيوم واسع الانتشار بشكل متزايد. تستمر تقنية القوالب لدينا في الترقية للتكيف مع متطلبات المواد والعمليات الأعلى.

عملية التصنيع

1. تحليل المنتج ومحاكاة CAE

يستخدم قالب ختم اللوحة الداخلية لغطاء صندوق السيارة برنامج AutoForm وDynaform لتحليل القابلية للتشكيل، والتنبؤ بالزنبرك الخلفي، ومحاكاة توزيع السُمك لتجنب عيوب التشكيل بشكل استباقي مثل التشقق، والتجاعيد، والنابض الخلفي.

2. تصميم القالب

تصميم ثلاثي الأبعاد كامل باستخدام برامج UG وCATIA وSolidWorks، يغطي تصميم السطح وأنظمة التوجيه والتفريغ وتحديد المواقع، ويتوافق تمامًا مع خصائص المواد ومعلمات المعدات.

3. اختيار المواد

- أجزاء العمل: Cr12MoV، SKD11، W6Mo5Cr4V2 (صلابة عالية، مقاومة عالية للتآكل)

- هيكل القاعدة: فولاذ 45#، Q235 (قوة عالية، صلابة عالية)

- أعمدة التوجيه والبطانات: الفولاذ المحمل، SUJ2 (دقة ثابتة)

4. الآلات الدقيقة

- التصنيع الخام: الطحن القنطري، الأسلاك EDM

- المعالجة النهائية: CNC عالي السرعة (الدقة ± 0.01 مم)، الطحن والتلميع

- الآلات الخاصة: آلات التفريغ الكهربائي (EDM)، الصقل الكهربائي

- معالجة السطح: النيترة، طلاء الكروم، طلاء DLC

5. قالب التجميع والمحاكمة T0

بعد الانتهاء من التجميع واختبار الدقة لجميع الأجزاء، يتم تنفيذ عملية القولبة التجريبية وفحص القطعة الأولى. يتم تنفيذ التعديل والتحسين المستمر للقالب حتى يتم تحقيق الإنتاج الضخم المستقر.

اتجاهات التنمية

1. الوزن الخفيف والقولبة المتكاملة: باستخدام سبائك الألومنيوم والفولاذ عالي القوة، يتم دمج مكونات متعددة في وحدة واحدة، مما يقلل عدد الأجزاء ونقاط الاتصال.

2. تقنيات التشكيل الحراري والتشكيل المائي: يتم تطبيقها على نطاق واسع على المواد عالية القوة، والقوالب مجهزة بأنظمة تحكم متقدمة في درجة الحرارة ومواد مقاومة لدرجة الحرارة العالية، مما يحقق درجات حرارة تشكيل تصل إلى 500-900 درجة مئوية.

3. التصنيع الذكي والرقمنة: يتم تحقيق دمج شبكات الاستشعار والجمع بين تقنية التوأم الرقمي والتشغيل الافتراضي والصيانة التنبؤية والتحسين الذاتي للعملية.

4. تطبيقات التصنيع المضافة: يتم استخدام الطباعة ثلاثية الأبعاد لتصنيع قنوات مياه التبريد المعقدة والهياكل خفيفة الوزن، مما يؤدي إلى تحسين كفاءة القالب وتقصير دورات التصنيع.

5. تكنولوجيا تشكيل المواد المتعددة: قابلة للتكيف مع هياكل الجسم المركبة من الفولاذ والألمنيوم والبلاستيك والمعادن، وتلبية الاحتياجات الخاصة لتشكيل المواد المتعددة.

الأسئلة المتداولة

س 1: ما هي المواد المستخدمة عادةً في قالب ختم اللوحة الداخلية لغطاء صندوق السيارة؟

A1: يستخدم جزء العمل من القالب بشكل أساسي فولاذ الأدوات عالي الكربون والكروم العالي (مثل Cr12MoV، SKD11) والفولاذ عالي السرعة لضمان الصلابة العالية ومقاومة التآكل؛ يستخدم الجزء الأساسي الفولاذ الهيكلي مثل 45 فولاذ وQ235 لضمان القوة؛ تستخدم أعمدة التوجيه والبطانات الفولاذ المحمل أو SUJ2. سيتم تعديل اختيار مادة القالب لمواد التشكيل المختلفة؛ على سبيل المثال، عند تشكيل سبائك الألومنيوم، سيتم إيلاء المزيد من الاهتمام لقدرة المادة على مقاومة الالتصاق والتوصيل الحراري.

Q2: ما هي مدة دورة الإنتاج لقالب ختم اللوحة الداخلية لغطاء صندوق السيارة؟

ج2: عادةً ما يستغرق قالب الختم للوحة الداخلية لصندوق السيارة من 8 إلى 15 شهرًا من التصميم إلى التسليم. تعتمد الدورة المحددة على مدى تعقيد المنتج ونوع المادة ومتطلبات الدقة والمستوى الفني للشركة المصنعة. قد يكون للقوالب المعقدة المكونة من قطعة واحدة أو القوالب باستخدام مواد جديدة دورة تطوير أطول.

س 3: كيف يمكن ضمان جودة تشكيل اللوحة الداخلية لصندوق السيارة؟

ج3: يتطلب ضمان جودة التشكيل التحكم من جوانب متعددة: أولاً، التحليل الأولي لمحاكاة CAE للتنبؤ بعيوب التشكيل المحتملة؛ ثانيًا، الدقة في تصنيع القوالب، مع تشطيب السطح الذي يتطلب عادة Ra0.4 أو أعلى؛ ثالثًا، تحسين معلمات العملية، بما في ذلك الضغط والسكتة الدماغية والتشحيم؛ رابعا، استخدام أنظمة مراقبة متقدمة لمراقبة عملية التشكيل في الوقت الحقيقي؛ وخامسًا، التفتيش الصارم على المواد الخام والتحكم في استقرار العملية.

س 4: ما هي مدة خدمة القالب؟

ج4: اعتمادًا على المادة والعملية، يتراوح عمر خدمة قالب ختم اللوحة الداخلية لغطاء صندوق السيارة عادةً بين 300000 و1000000 دورة. إن استخدام مواد العفن عالية الجودة وعمليات المعالجة الحرارية المناسبة، جنبًا إلى جنب مع الصيانة المناسبة، يمكن أن يطيل عمر القالب بشكل كبير. إن عمر الخدمة لقوالب تشكيل سبائك الألومنيوم أطول عمومًا من عمر قوالب تشكيل الفولاذ.

س 5: كيف يمكن تلبية متطلبات التشكيل للمواد المختلفة؟

ج5: يجب أن تكون القوالب مصممة خصيصًا لمواد مختلفة. على سبيل المثال، يتطلب تشكيل الفولاذ قوة تشكيل أكبر وتشحيمًا أفضل؛ يتطلب تشكيل سبائك الألومنيوم مراعاة التصاق المواد والتوصيل الحراري؛ ويتطلب تشكيل الفولاذ عالي القوة تعويضًا أكبر للزنبرك. من خلال ضبط شكل القالب، ومعلمات العملية، والمعالجة السطحية، يمكن تكييف خصائص التشكيل للمواد المختلفة.
