قالب ختم اللوحة الخارجية لغطاء محرك السيارة

إن قالب ختم اللوحة الخارجية لغطاء محرك السيارة SIKAIDA عبارة عن نظام انحناء كبير ومعقد، بما في ذلك القالب العلوي والقالب السفلي وحلقة الضغط ومكونات التوجيه الدقيقة، وهو مناسب لتشكيل الألواح الخارجية للغطاء بخطوة واحدة أو متعددة الخطوات. كمورد موثوق لصناعة السيارات العالمية، يمكن لقوالبها أن تعمل بثبات في خطوط الختم ذات الحجم الكبير.

ميزات المنتج الأساسية:

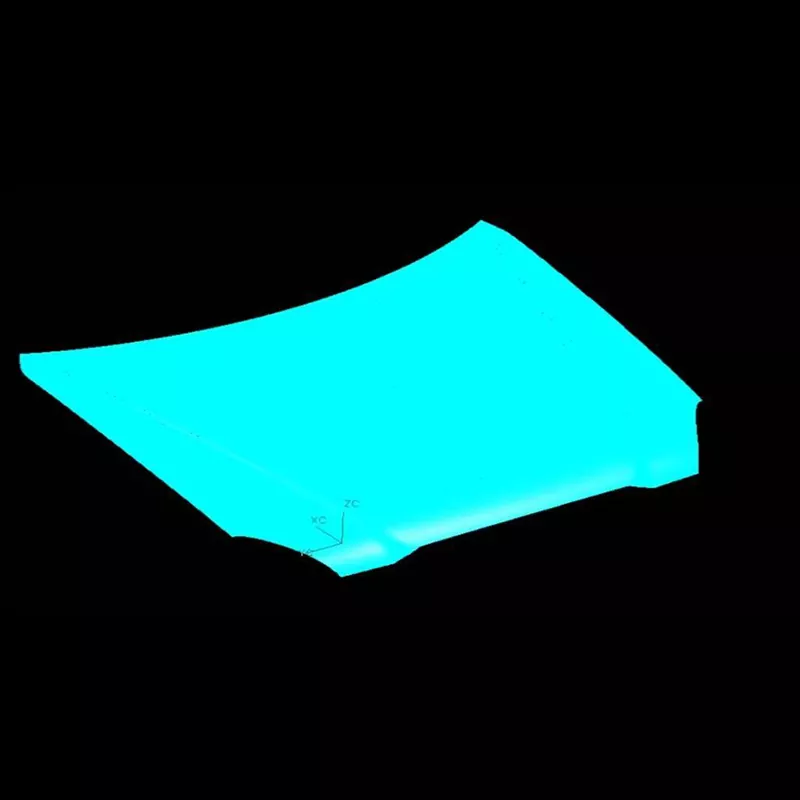

1. هيكل الانحناء المزدوج الكبير والمعقد: قالب ختم اللوحة الخارجية لغطاء السيارة مناسب للألواح الخارجية للغطاء (الطول> 1.2 متر، العرض 0.8-1.0 متر)، مع نسبة عالية من الأسطح ذات الشكل الحر، والخطوط المميزة، وأضلاع التعزيز، مما يتطلب دقة وجودة سطح عالية للغاية.

2. دقة عالية وتشطيب سطحي بدرجة مرآة: مناسب لأجزاء المظهر من الدرجة A (بدون خدوش، تجاعيد، زنبرك خلفي)، يصل تشطيب سطح القالب إلى مستوى المرآة (Ra<0.4μm)، مما يتطلب معايير صارمة للمواد والمعالجة الحرارية وتقنيات المعالجة.

3. نظام متكامل متعدد العمليات: يدمج عمليات متعددة مثل الرسم، والتثقيب، والتشذيب، وهو متوافق مع عمليات التشكيل المختلفة، ويدعم التغذية الآلية، وتحديد المواقع، والتفريغ، ومناسب للإنتاج الآلي.

4. هيكل للخدمة الشاقة وتوجيه دقيق: يستخدم قالب ختم اللوحة الخارجية لغطاء السيارة إطار قالب عالي القوة مناسب لختم الحمولة العالية، ومجهز بعمود توجيه عالي الدقة ونظام غلاف توجيه لتجنب اختلال القالب، ويتميز بمخزن مؤقت وآلية تفريغ مستقرة لضمان الختم السلس.

5. نظام التشحيم والتبريد المتقدم: نظام التشحيم الأمثل يقلل الاحتكاك ويطيل عمر القالب. يمكن إضافة نظام تبريد يمكن التحكم بدرجة حرارته حسب الحاجة لضمان استقرار تشكيل المواد.

التطبيقات والمزايا المادية

قالب ختم اللوحة الخارجية لغطاء السيارة مناسب لختم الألواح الخارجية المصنوعة من الفولاذ والسبائك خفيفة الوزن لسيارات الركاب والمركبات التجارية ومركبات الطاقة الجديدة. قاعدة القالب تستخدم الفولاذ المقاوم للصدأ 45# وQ235، وأجزاء العمل مصنوعة من مواد مثل Cr12MoV، مما يحقق صلابة 48-52 HRC بعد المعالجة الحرارية، ويمتلك مزايا مثل القوة العالية ومقاومة التآكل العالية.

عملية التصنيع الكاملة

1. تحليل المنتج ومحاكاة CAE

يتم استخدام برنامجي AutoForm وDynaform لتحليل القابلية للتشكيل، والرجوع إلى الخلف، وما إلى ذلك، والتنبؤ بمشكلات الختم وحلها، وتحسين تصميم العملية والقالب.

2. تصميم قالب ثلاثي الأبعاد كامل

يستخدم قالب ختم اللوحة الخارجية لغطاء السيارة برامج مثل UG وCATIA لإكمال التصميم ثلاثي الأبعاد الكامل، وتحديد موضع جميع التفاصيل بدقة مثل الإدخالات والمسامير.

3. اختيار المواد والمعالجة الحرارية

يتم اختيار المواد المناسبة، ويتم استخدام عمليات مثل التبريد الفراغي والتلطيف لضمان أن الخواص الميكانيكية للقالب تلبي متطلبات الاستخدام.

4. الآلات الدقيقة

بعد المعالجة الخام (السماح بالبدلات)، المعالجة النهائية (ضمان الدقة)، المعالجة الخاصة (EDM، قطع الأسلاك، إلخ)، والتلميع، يتم تحقيق تشطيب المرآة.

5. التجميع والقولبة التجريبية T0

بعد تجميع جميع المكونات، يتم تنفيذ عملية صب تجريبية. يتم تعديل معلمات العملية، ويتم تعديل القالب وتحسينه حتى يلبي الجزء المختوم متطلبات الرسم.

اتجاهات التنمية

تُظهر صناعة القوالب أربعة اتجاهات رئيسية: التكيف مع المواد خفيفة الوزن وعالية القوة؛ وتحقيق الدقة والذكاء في العملية الكاملة؛ أتمتة متكاملة متعددة العمليات؛ وتقصير دورات التطوير من خلال تقنية التوأم الرقمي؛ وخفض التكاليف.

يمثل قالب ختم اللوحة الخارجية لغطاء محرك السيارة SIKAIDA المستوى المتقدم من قوالب الختم. مع دورة تطوير تتراوح من 8 إلى 15 شهرًا وتكاليف تتراوح من الملايين إلى عشرات الملايين من اليوانات، فهي بمثابة معيار لقياس قوة مصانع القوالب الاحترافية. ستواصل سيكايدا ترقية تقنيتها لتلبية الاحتياجات المتطورة لصناعة السيارات العالمية.

الأسئلة المتداولة:

Q1: ما هي المواد المستخدمة عادةً في قالب ختم اللوحة الخارجية لغطاء السيارة؟

A1: تستخدم قاعدة القالب عادةً الفولاذ الهيكلي الكربوني عالي الجودة (مثل 45#، Q235)، بينما تستخدم أجزاء العمل فولاذ الأدوات عالي الكربون والكروم العالي (مثل Cr12MoV، Cr12) والفولاذ عالي السرعة (مثل W6Mo5Cr4V2)، وما إلى ذلك، والتي تخضع للمعالجة الحرارية المناسبة لتحقيق الصلابة المطلوبة ومقاومة التآكل.

س 2: ما هي مدة دورة التصنيع لختم القوالب للألواح الخارجية لغطاء محرك السيارة؟

A2: تتميز قوالب الختم للألواح الخارجية لغطاء السيارة بهياكل معقدة ومتطلبات عالية الدقة. تتراوح دورة التصنيع عادة من 8 إلى 15 شهرًا، اعتمادًا على مدى تعقيد المنتج والمتطلبات الفنية وقدرات التصنيع. إن دورة التطوير الطويلة والتكلفة العالية تجعلها معيارًا رئيسيًا لقياس القوة الشاملة لشركة القوالب.
