قالب ختم اللوحة الداخلية لغطاء محرك السيارة

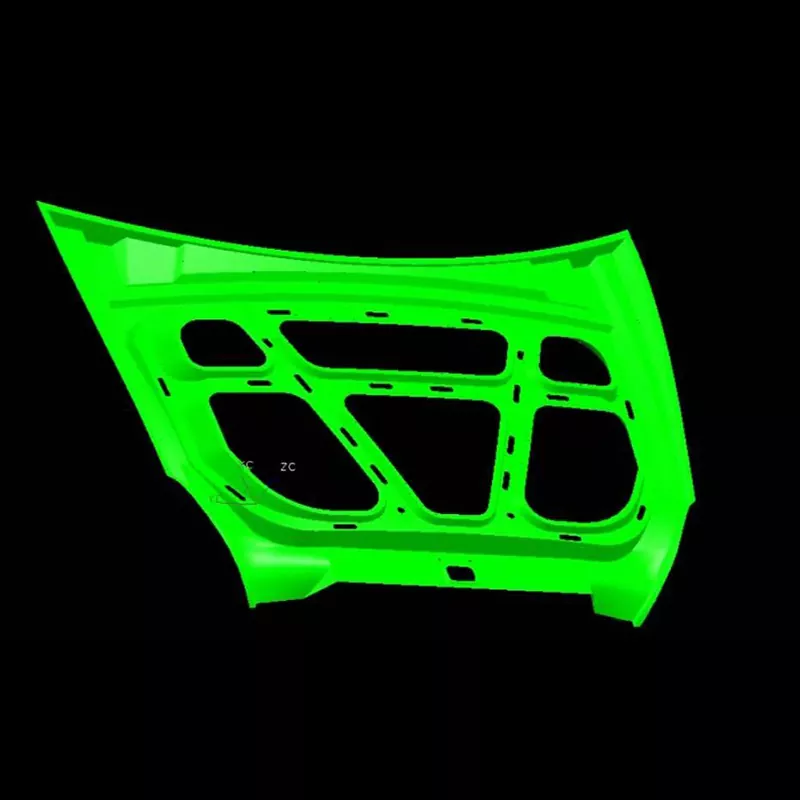

قالب ختم اللوحة الداخلية لغطاء محرك السيارة SIKAIDA هو نظام ختم كبير ومعقد مصمم خصيصًا لتشكيل الإطار الرئيسي للوحة الداخلية للغطاء. إنها ليست قالبًا واحدًا، ولكنها قطعة كاملة من المعدات تشمل عمليات متعددة، مما يضمن التشكيل المستقر لمكونات الجسم الكبيرة وعالية الدقة.

ميزات المنتج الأساسية:

1. حجم كبير وهيكل معقد

الأبعاد القياسية لقالب ختم اللوحة الداخلية لغطاء السيارة هي > 800 مم في الطول و> 600 مم في العرض، مما يتطلب تشكيل أضلاع تقوية، وفتحات تركيب، وميزات أخرى. إنها تشتمل على المكونات الأساسية مثل القوالب العلوية والسفلية، بالإضافة إلى نظام التوجيه الدقيق، وتحديد الموقع، والتفريغ لضمان الختم المستقر والدقيق.

2. دقة فائقة وجودة عالية

تتميز الأجزاء المختومة بتفاوتات أبعاد يمكن التحكم فيها ضمن ±0.1 مم، وخالية من العيوب مثل الشقوق والتجاعيد والخدوش. القالب نفسه يخضع لتصنيع صارم، ودقة توجيه، ومراقبة توزيع الضغط، مما يتوافق مع معايير الجودة لمكونات المظهر ذات الصلة.

3. عملية صب متكاملة متقدمة

إن دمج عمليات متعددة مثل السحب العميق والتشكيل يحقق القولبة لمرة واحدة، ويتحكم بدقة في تدفق المواد وتعويض الزنبرك. يتم استخدام محاكاة CAE للتنبؤ بالمشاكل، مما يضمن ختمًا مستقرًا وموثوقًا.

4. نظام القالب للخدمة الشاقة

يزن قالب ختم اللوحة الداخلية لغطاء السيارة عشرات الأطنان ويتطلب معدات ضغط واسعة النطاق تزيد عن 2000 طن. إنها مجهزة بأعمدة توجيه عالية الدقة، وأكمام توجيهية، ومكونات أخرى، وهي مناسبة للإنتاج الضخم عالي الكثافة على المدى الطويل.

5. معالجة سطحية عالية الجودة

سطح القالب مصقول كالمرآة (Ra<0.4μm). تم تحسين صلابة السطح ومعلمات الطلاء لمواد مختلفة لضمان مقاومة التآكل وجودة السطح المستقرة.

عملية التصنيع

1. تحليل المنتج وتصميم العمليات

يستخدم قالب ختم اللوحة الداخلية لغطاء السيارة برنامج CAE مثل AutoForm وDynaform لتحليل قابلية تشكيل الختم، والتنبؤ بالعيوب، وتحسين العمليات، وتحديد معلمات الختم المعقولة، ووضع الأساس للتصنيع.

2. تصميم القالب

يتم تنفيذ التصميم ثلاثي الأبعاد الكامل باستخدام UG وCATIA لتحسين هيكل كل مكون، مما يضمن أن قوة القالب وصلابته ودقته تلبي متطلبات الإنتاج.

3. اختيار المواد

يتكون هيكل قالب ختم اللوحة الداخلية لغطاء السيارة من 45 فولاذًا و42CrMo، بينما تستخدم الملامح والأجزاء الرئيسية أدوات فولاذية مثل Cr12MoV (HRC48-52 بعد المعالجة الحرارية). يتم استخدام الفولاذ المقاوم للتآكل لأعمدة التوجيه والبطانات.

5. الآلات الدقيقة

التصنيع الخام والتصنيع الدقيق CNC عالي السرعة (دقة السطح ± 0.01 مم)، جنبًا إلى جنب مع قطع الأسلاك، EDM، وعمليات التصنيع الخاصة الأخرى، بالإضافة إلى المعالجة الحرارية ومعالجة السطح، يضمن أن أداء القالب يلبي المعايير.

6. التجميع والقولبة التجريبية T0

بعد التجميع، يتم اختبار القالب على المكبس. يتم تعديل المعلمات بشكل متكرر، ويتم فحص العينات، ويتم تعديل القالب وتحسينه حتى تلبي جميع مؤشرات المنتج المعايير.

تطبيق المنتج

يتم استخدام قالب ختم اللوحة الداخلية لغطاء محرك السيارة SIKAIDA على نطاق واسع في تصنيع الألواح الداخلية لغطاء المحرك لسيارات الركاب والمركبات التجارية، مما يشكل بكفاءة أجزاء سطحية منحنية معقدة ويدعم التشغيل الفعال والمستقر لخطوط إنتاج هياكل شركات صناعة السيارات.

اتجاهات التنمية:

1. صب متكامل كبير جدًا

 يؤدي الاتجاه نحو الألواح الداخلية للغطاء المدمج إلى زيادة متطلبات حمولة القالب وحجمه. إن الاستخدام الواسع النطاق للمكابس بسعة 2000 طن وما فوق يزيد من تعقيد التصميم والتصنيع.

2. التكيف مع المواد خفيفة الوزن

يتطلب التوسع في تطبيقات الفولاذ وسبائك الألومنيوم عالية القوة إجراء تعديلات على معايير تصميم القالب، مما يشكل تحديات جديدة لتكنولوجيا التصنيع.

3. التصنيع الذكي والرقمنة

من خلال الاستفادة من محاكاة CAE وأدوات الآلات CNC والتقنيات الرقمية المزدوجة، فإننا نحقق إدارة رقمية كاملة لدورة الحياة للقوالب، مما يؤدي إلى تحسين الدقة والكفاءة.

4. التغيير السريع للقالب والإنتاج الآلي

نقوم بتحسين وظائف تحديد المواقع والقفل السريع للقوالب، ودمجها مع خطوط الإنتاج الآلية لتلبية احتياجات الإنتاج المتعدد الأصناف بكميات صغيرة.

يدمج قالب ختم اللوحة الداخلية لغطاء محرك السيارة SIKAIDA تقنيات من مجالات متعددة، مما يمثل المستوى المتقدم من قوالب الختم. مع دورة تطوير تتراوح من 8 إلى 15 شهرًا وتكاليف عالية، يعد هذا معيارًا هامًا لقوة الشركة. وسوف تستمر في الترقية جنبًا إلى جنب مع الوزن الخفيف والتطوير الذكي لصناعة السيارات، مما يوفر الدعم للتطوير عالي الجودة لصناعة السيارات العالمية.
