قالب ختم لوحة الجانب الأيسر للسيارات

إن قالب ختم اللوحة الجانبية اليسرى للسيارات من SIKAIDA عبارة عن نظام أدوات ختم كبير وعالي الدقة ومعقد تم تطويره بواسطة SIKAIDA لختم اللوحة الجانبية اليسرى المتكاملة من صفائح الفولاذ أو الألومنيوم. إنها ليست قالبًا واحدًا، ولكنها نظام متكامل متكامل يتضمن المكونات الرئيسية مثل قوالب التقطيع، وقوالب السحب، وقوالب التشذيب، وقوالب التشفيه. يمثل مستوى التصنيع لهذا المنتج بشكل مباشر أعلى مستوى من قوالب ختم لوحة هيكل السيارة وهو رمز أساسي لقوة SIKAIDA الشاملة كمورد محترف في صناعة القوالب.

ميزات المنتج التفصيلية

1. حجم كبير وهيكل معقد

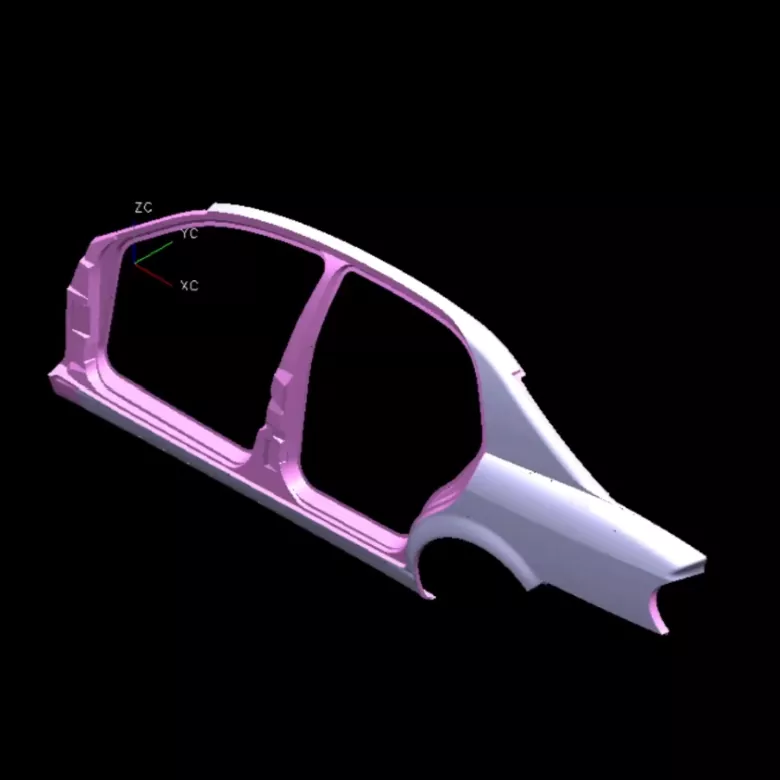

اللوحة الجانبية اليسرى للسيارة كبيرة الحجم (يزيد طولها عادة عن 1.5 متر وعرضها 0.8-1 متر)، ولها شكل معقد، بما في ذلك ميزات الرسم العميق والانحناءات المعقدة وفتحات النوافذ وخطوط المعالم. يمكن لقالب ختم اللوحة الجانبية اليسرى للسيارات من SIKAIDA تشكيل فتحات التثبيت بدقة، وتعزيز الأضلاع، وتفاصيل التشفيه على اللوحة الجانبية. من خلال تحليل المحاكاة الاحترافية وتحسين هيكل القالب، فإنه يضمن توزيع الضغط بشكل معقول وتشكيل مستقر.

2. متطلبات الدقة والجودة العالية

باعتبارها مكونًا خارجيًا رئيسيًا للسيارة، يجب أن تكون اللوحة الجانبية اليسرى خالية من الخدوش والتجاعيد والخدوش والعيوب الأخرى. تتحكم SIKAIDA في الجودة بشكل صارم، مع متطلبات صارمة لتشطيب سطح القالب وتوزيع الضغط. يتم صقل أسطح تشكيل المفاتيح بدقة حتى تصبح مرآة، مما يؤدي بشكل فعال إلى تجنب عيوب السطح الناتجة عن الاحتكاك بين الصفائح المعدنية والقالب أثناء الختم.

3. التشكيل المتكامل متعدد العمليات

يتطلب ختم اللوحة الجانبية اليسرى إتمامًا مستمرًا لعمليات متعددة، بما في ذلك التقطيع، والرسم، والتشذيب، والتشفيه. يعمل قالب ختم اللوحة الجانبية اليسرى للسيارات من SIKAIDA بسلاسة مع خطوط الإنتاج الآلية الحديثة، حيث يستخدم تكنولوجيا النقل الآلي لتحقيق ختم مستمر متعدد المحطات. وهذا يوازن بين كفاءة الإنتاج وجودة المنتج المتسقة، كما يعمل تخطيط العملية العلمية على تقصير دورات الإنتاج وتقليل التكاليف.

4. نظام التوجيه والموازنة المعقد

لمعالجة الأشكال المعقدة والأبعاد الكبيرة للألواح الجانبية، تم تجهيز القالب بنظام توجيه عالي الدقة (أعمدة التوجيه، وأكمام التوجيه، وألواح التوجيه الجانبية) لضمان الإغلاق الدقيق للقالب العلوي والسفلي. يضمن نظام التوازن الشامل (زنبركات النيتروجين، وكتل التوازن الميكانيكية) ختمًا مستقرًا وآمنًا، مما يطيل عمر القالب.

5. نظام التشحيم والتهوية المتقدم

يتميز القالب بنظام تشحيم أوتوماتيكي معقد يقوم بتطبيق مواد التشحيم تلقائيًا أثناء الختم، مما يقلل الاحتكاك بين الصفائح المعدنية والقالب ويحسن جودة التشكيل. تم تجهيز قوالب السحب الكبيرة بنظام تهوية متعدد النقاط لمنع التجاعيد والخدوش وعيوب التشكيل الأخرى الناتجة عن الهواء المحبوس.

ميزات المنتج والتطبيقات

يتم استخدام قالب ختم اللوحة الجانبية اليسرى للسيارات من SIKAIDA بشكل أساسي في تصنيع الألواح الجانبية لمركبات الركاب مثل سيارات السيدان، وسيارات الدفع الرباعي، والسيارات المتعددة الأغراض. ويمكن استخدامه أيضًا في إنتاج الألواح الجانبية للكابينة والأغطية الأخرى للمركبات التجارية. القوالب مصنوعة من سبائك فولاذية عالية القوة، مع أسطح رئيسية تخضع للمعالجة الحرارية والتلميع الدقيق، مما يؤدي إلى مقاومة عالية للتآكل، ودقة عالية، وعمر خدمة طويل. كمصنع محترف يتمتع بخبرة إنتاجية واسعة، يمكن لـ SIKAIDA تخصيص حلول القوالب وفقًا لنماذج المركبات المختلفة واحتياجات العملاء، مما يلبي متطلبات الإنتاج المتنوعة لصناعة السيارات.

مقدمة عملية التصنيع

1. تحليل المنتج ومحاكاة CAE

قبل تصميم القالب، تستخدم SIKAIDA برامج محاكاة ختم احترافية مثل AutoForm وDynaform للتنبؤ بقابلية التشكيل والإجهاد والارتداد للألواح الجانبية، وتحديد مخاطر الجودة مسبقًا، وتحسين حلول العمليات وهياكل القالب، وتقليل تكاليف التجربة والتعديل.

2. تصميم القالب

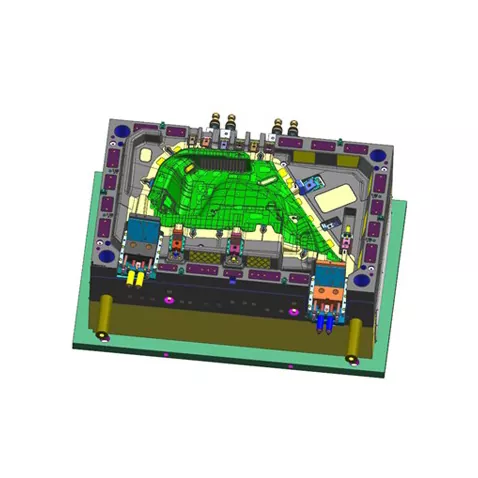

يتم استخدام برامج التصميم ثلاثية الأبعاد المتقدمة مثل UG وCATIA لإكمال التصميم ثلاثي الأبعاد الكامل لجميع المكونات، بما في ذلك القالب العلوي والقالب السفلي وحلقة الضغط. يتم أخذ عوامل مثل سماكة الصفائح المعدنية وتعويض الزنبرك في الاعتبار بشكل كامل لضمان دقة القالب واستقراره. تتم مراجعة مخطط التصميم وتأكيده من قبل المهندسين المحترفين.

3. اختيار المواد

تستخدم الركيزة السفلية للوحة الجانب الأيسر للسيارات الفولاذ الهيكلي الكربوني عالي الجودة (مثل 45 فولاذًا) أو الفولاذ الهيكلي السبائكي (مثل 42CrMo) لضمان المتانة والصلابة. تستخدم أجزاء العمل (الملامح وحواف القطع) فولاذ الأدوات عالي الكربون والكروم العالي (مثل Cr12MoV وSKD11) أو فولاذ تعدين المساحيق لضمان صلابة عالية ومقاومة عالية للتآكل وإطالة عمر القالب.

4. الآلات الدقيقة

- التصنيع الخام: يتم إجراء المعالجة الأولية باستخدام آلة طحن جسرية كبيرة أو مركز تصنيع جسري باستخدام الحاسب الآلي، مع السماح بالتشطيب.

- المعالجة النهائية: تضمن المعالجة الدقيقة لمركز التصنيع باستخدام الحاسب الآلي عالي السرعة للملامح وحواف القطع دقة الأبعاد وخشونة السطح.

- الآلات الخاصة: يتم استخدام آلات التفريغ الكهربائي (EDM) لمعالجة المقاطع والزوايا المعقدة؛ يتم استخدام سلك EDM لتصنيع الثقوب والخطوط الدقيقة. يتم إجراء التبريد والتلطيف لتحقيق صلابة تتراوح بين 48-52 HRC.

- معالجة السطح: يتم تطبيق طلاء الكروم الصلب أو النيترة على المقاطع لتحسين الصلابة ومقاومة التآكل، في حين يتم أيضًا تنفيذ منع الصدأ وإزالة الشحوم.

5. التجميع والتصحيح (القالب التجريبي T0)

يتم تجميع جميع المكونات في قالب كامل، مثبت على معدات الختم من أجل القولبة التجريبية. يقوم الفنيون المحترفون بضبط معلمات العملية بشكل متكرر مثل الضغط والسكتة الدماغية حتى يتم إنتاج الجزء المؤهل. بعد فحص القطعة الأولى وتأكيد قياس الأبعاد، يتم تسليمها إلى العميل.

اتجاهات التنمية

1. صب متكامل كبير جدًا

يتم تطوير الألواح الجانبية للسيارة نحو هياكل متكاملة أكبر، مما يتطلب حمولة قالب أعلى (تصل إلى 2000 طن وما فوق) واستقرار الأبعاد. تعمل SIKAIDA باستمرار على تحسين تكنولوجيا التصميم والمعالجة، مما يتيح تطوير قوالب ختم الألواح الجانبية المدمجة الكبيرة جدًا لتلبية احتياجات مركبات الطاقة الجديدة ونماذج الجيل التالي.

2. تطبيق المواد خفيفة الوزن

مع تطور الوزن الخفيف للسيارات، يتم استخدام مواد جديدة مثل الفولاذ عالي القوة وسبائك الألومنيوم على نطاق واسع. تعمل SIKAIDA على تحسين بنية القالب وتكنولوجيا معالجة السطح للتكيف مع خصائص تشكيل المواد الجديدة (على سبيل المثال، قوالب سحب سبائك الألومنيوم مجهزة بطبقات خاصة وأنظمة تشحيم).

3. التصنيع الذكي والرقمنة

يتم تضمين مستشعرات الضغط ودرجة الحرارة في القالب لمراقبة معلمات الختم في الوقت الفعلي، مما يتيح الصيانة التنبؤية وتحسين العملية. بالاشتراك مع تقنية التوأم الرقمي للتصحيح الافتراضي، يمكن تقصير دورة التطوير بنسبة 20-30%، مما يحسن كفاءة البحث والتطوير.

4. تغيير القالب السريع والأتمتة

لتلبية احتياجات الإنتاج المتنوعة والصغيرة، يعتمد القالب هيكل تغيير القالب السريع (التثبيت السريع، تحديد المواقع التلقائي)، إلى جانب الروبوتات الآلية وأنظمة فحص الرؤية، مما يحقق درجة عالية من الأتمتة في ختم الإنتاج وتحسين مرونة الإنتاج.

الأسئلة المتداولة

Q1: ما هي المواد المستخدمة عادةً في قالب ختم اللوحة الجانبية اليسرى للسيارات؟

A1: تستخدم قاعدة القالب عادةً الفولاذ الهيكلي الكربوني عالي الجودة (مثل الفولاذ 45) أو الفولاذ الهيكلي السبائكي (مثل 42CrMo). تستخدم أجزاء العمل (الملامح وحواف القطع) فولاذ الأدوات عالي الكربون والكروم (مثل Cr12MoV، SKD11) أو فولاذ مسحوق المعادن لضمان صلابة عالية (48-52 HRC) ومقاومة عالية للتآكل. تستخدم بعض القوالب المتطورة تقنية الكربيد الأسمنتي أو طلاء السطح لتحسين العمر الافتراضي.

س 2: ما هي مدة دورة التصنيع لقالب ختم اللوحة اليسرى للسيارة؟

ج2: تتراوح دورة التصنيع لقوالب الختم للوحة الجانبية اليسرى للسيارة عادةً من 8 إلى 15 شهرًا، اعتمادًا على عوامل مثل تعقيد الجزء، ومتطلبات الدقة، والقدرة الإنتاجية. يمكن أن تتجاوز دورة تطوير قوالب الألواح الجانبية ذات السطح المنحني المعقدة 15 شهرًا، في حين يمكن إكمال قوالب الهيكل البسيط في غضون 8 إلى 10 أشهر. العملية برمتها، من التصميم والمعالجة إلى التجميع والتصحيح، تتطلب التعاون بين أقسام متعددة.
